Urządzenie jest kompaktowym urządzeniem z ekranem dotykowym. W górnej części urządzenie
zawiera złącze do podłączenia kabla diagnostycznego (rys. 2), a w dolnej części znajduje się złącze
MicroSD (rys. 3) do aktualizacji oprogramowania.
Wraz z urządzeniem dostarczane są dwa kable (rys. 4, 5): diagnostyczny i pomocniczy do
podłączenia dodatkowego styku dodatniego.

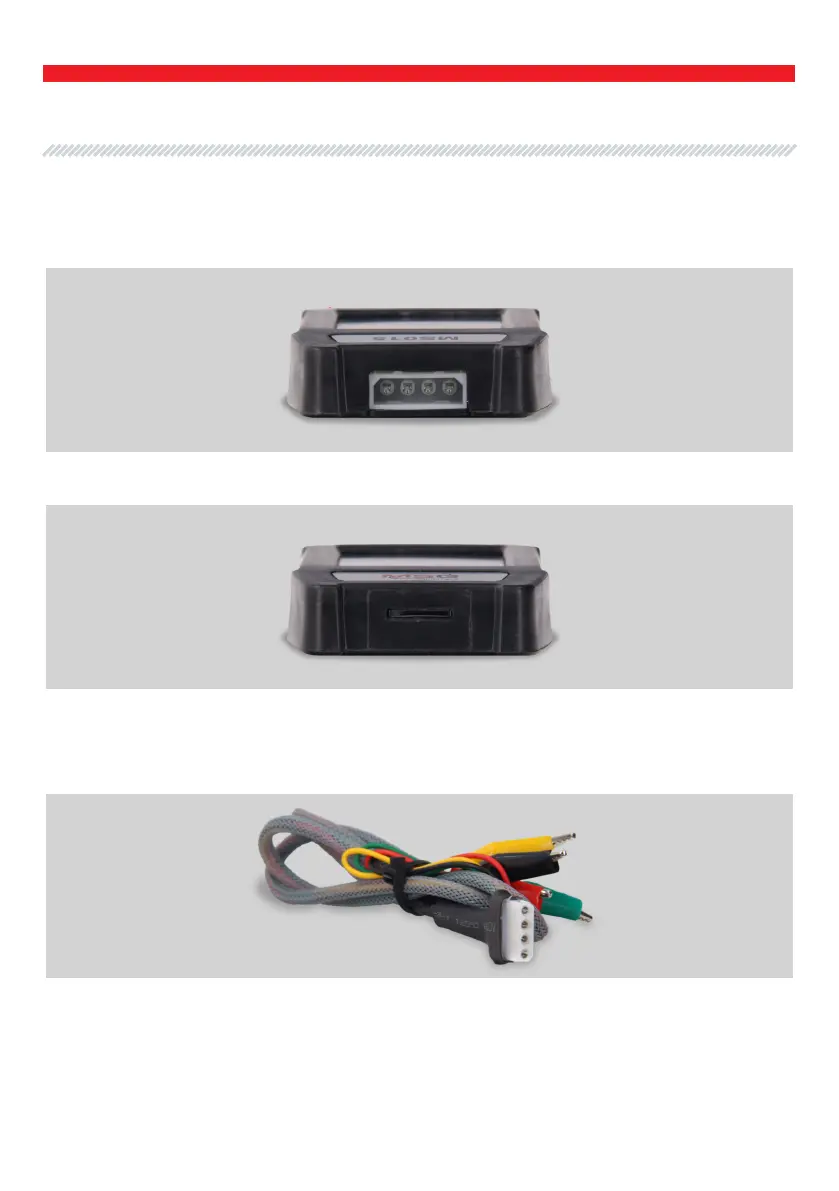

Rysunek 2. Złącze kabla diagnostycznego
Rysunek 4. Kabel diagnostyczny czteroprzewodowy
Rysunek 3. Złącze MicroSD
Instrukcja obsługi – tester MS015 COM
