Oznaczanie kabli:
«GС» (Żółty) – przeznaczony do podłączenia z terminalem generatora odpowiedzialnego za
kontrolę napięcia.
«FR» (Zielony) – przeznaczony do połączenia z terminalem kontroli obciążenia generatora.
«-» (Czarny) – «В-». Minus bateria (obudowa generatora).
«+» (Czerwony) – «В+». Plus bateria, wyjście generatora. Służy do zasilania urządzenia podczas
werykacji generatora na stojaku lub w samochodzie, a także do wskazywania napięcia «В+».
Menu główne urządzenia zawiera „warunkowo” trzy sekcje (Rys. 6):

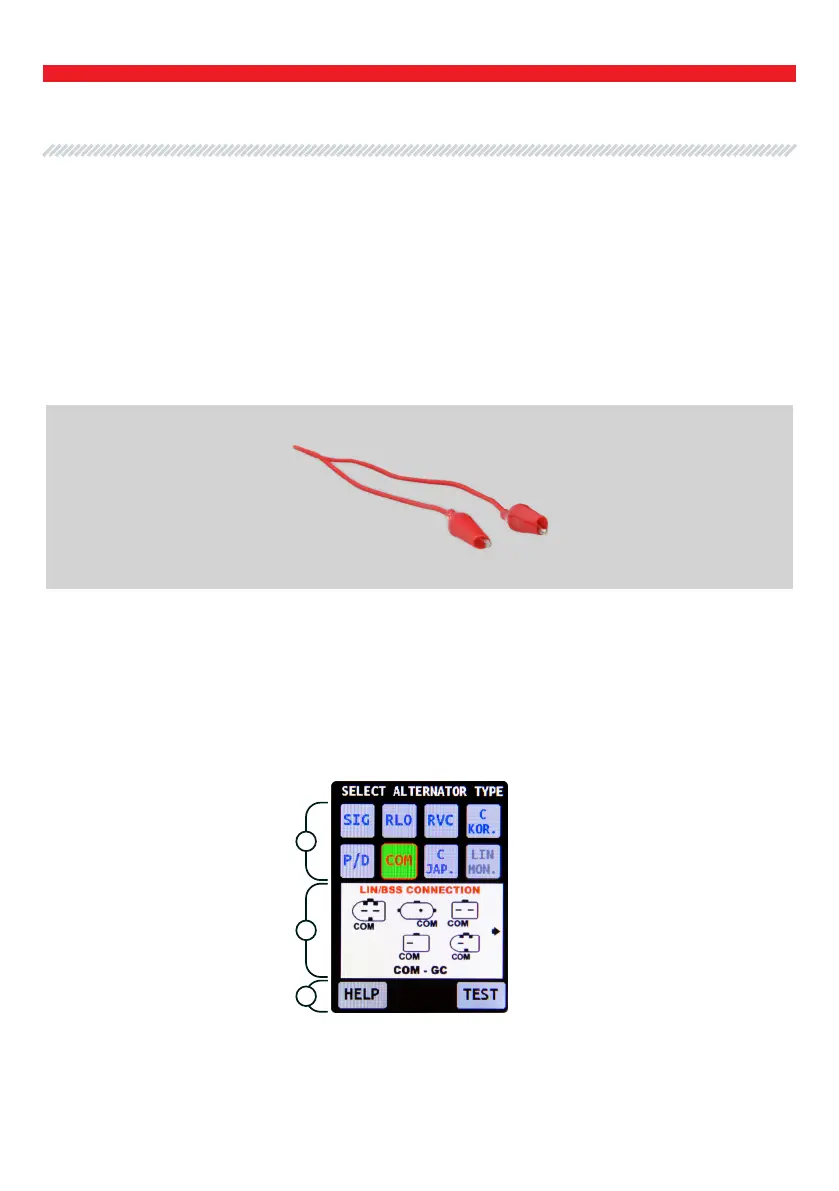

Rysunek 5. Kabel do podłączenia dodatkowego «+»
Rysunek 6. Menu główne urządzenia
4.1. Menu urządzenia
1
2
3
Instrukcja obsługi – tester MS015 COM
Polish
22
