MSG MS015 COM - Tryby Diagnostyczne Generatora

Wybierając tryb diagnostyczny generatora typu „COM”, na ekranie urządzenia wybierane są
następujące informacje (patrz Rys. 7):
1.- Wybór rodzaju diagnozowanego generatora. Wyboru dokonuje się poprzez pojedyncze
kliknięcie odpowiedniej ikony. Wybrany typ jest podświetlony..
2.- Opcje złącza kontrolera przekaźnika są wyświetlane jako informacja referencyjna.
3.- Istnieją dwa przyciski «HELP» и «TEST». Po naciśnięciu przycisku «HELP» wyświetla się
informacja o kontaktach działu pomocy technicznej. Po naciśnięciu przycisku «TEST» generator
przechodzi w tryb diagnostyczny.
4.2. Tryby diagnostyczne generatora

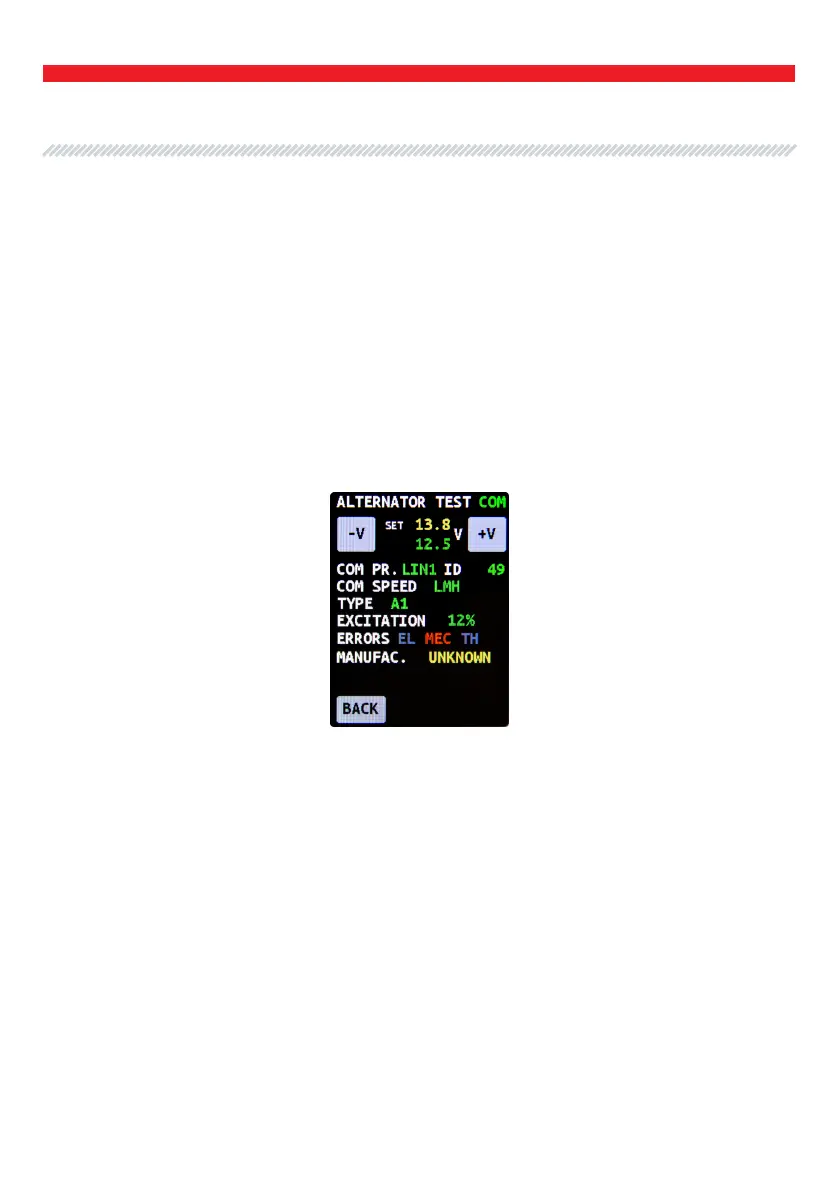

Rysunek 7. Okno diagnostyki generatora typu «COM»
1) Rodzaj diagnozowanego generatora;
2) Przyciski «-V» и «+V» zmieniają wartość generatora napięcia ustawionego na regulatorze
przekaźniku, co jest wskazane (wyświetlane) na ekranie «set + wartość liczbowa». Jedno
naciśnięcie zmienia wartość ustawionego napięcia o 0,2 V. Pod ustawionym napięciem pojawia się
zmierzone napięcie, które jest wyświetlane na zielono.
3) «COM PR.» – protokół regulatorza przekaźnika. Wyświetlane są nazwy następujących
protokołów: LIN1.3 (LIN1 jest wyświetlany na ekranie), LIN2.0 (LIN2 jest wyświetlany na ekranie).
4) «ID» – Numer identykacyjny regulatora przekaźnika. Zawiera zakodowanego producenta
regulatora przekaźnika i numer seryjny. Podczas instalowania regulatora w samochodzie ważne
jest, aby identykator pasował do oryginalnego, w przeciwnym razie samochód nie zaakceptuje
tego regulatora, a na tablicy rozdzielczej wyświetli się błąd.
5) «COM SPEED» – prędkość wymiany danych regulatora przekaźnika z EJS (elektroniczna
jednostka sterująca) samochodu. W protokole
