«LIN» można wyświetlić następujące wartości prędkości:
•«L» – 2400 Baud (low/niski);
•«M» – 9600 Baud (medium/średni); «H» – 19200 Baud (high/wysoki).
6)«TYPE» – rodzaj podłączenia regulatora przekaźnika. Wyświetlana jest nazwa protokołu BSS, a
także 12 rodzajów protokołów «LIN»: A1, A2, A3, A4, B1, B2, B3, B4, C3, D1, D2, E1.
7)«EXCITATION» – poziom wzbudzenia stojana (obciążenie).
8)«ERROR» – błędy w działaniu kontrolera przekaźnika. Możliwe są 3 rodzaje błędów:
•«EL» – elektryczny;
•«МЕС» – mechaniczny;
• «ТН» – przegrzanie.
W przypadku wykrycia błędu odpowiedni błąd jest podświetlony na czerwono.
9)Przycisk «BACK» – wyjść z trybu diagnostycznego.
Przy wyborze trybu diagnostycznego generatora typu: «SIG», «RLO», «RVC», «C KOR.», «P/D», «C
JAP», poniższe informacje zostaną wyświetlone na ekranie urządzenia (patrz Rys. 8):
1) Rodzaj diagnozowanego generatora;
2) Przyciski «-V» i «+V» zmieniają wartość napięcia ustawionego na regulatorze przekaźniku, co
jest wskazane (wyświetlane) na ekranie «set + wartość liczbowa». Jedno naciśnięcie zmienia
wartość ustawionego napięcia o 0,2 V. Pod ustawionym napięciem pojawia się zmierzone
napięcie, które jest wyświetlane na zielono.
3) «FR» – Field response – odpowiedź pola.
4) «DFM» -DFM – digital eld monitor – cyfrowy monitor pola.

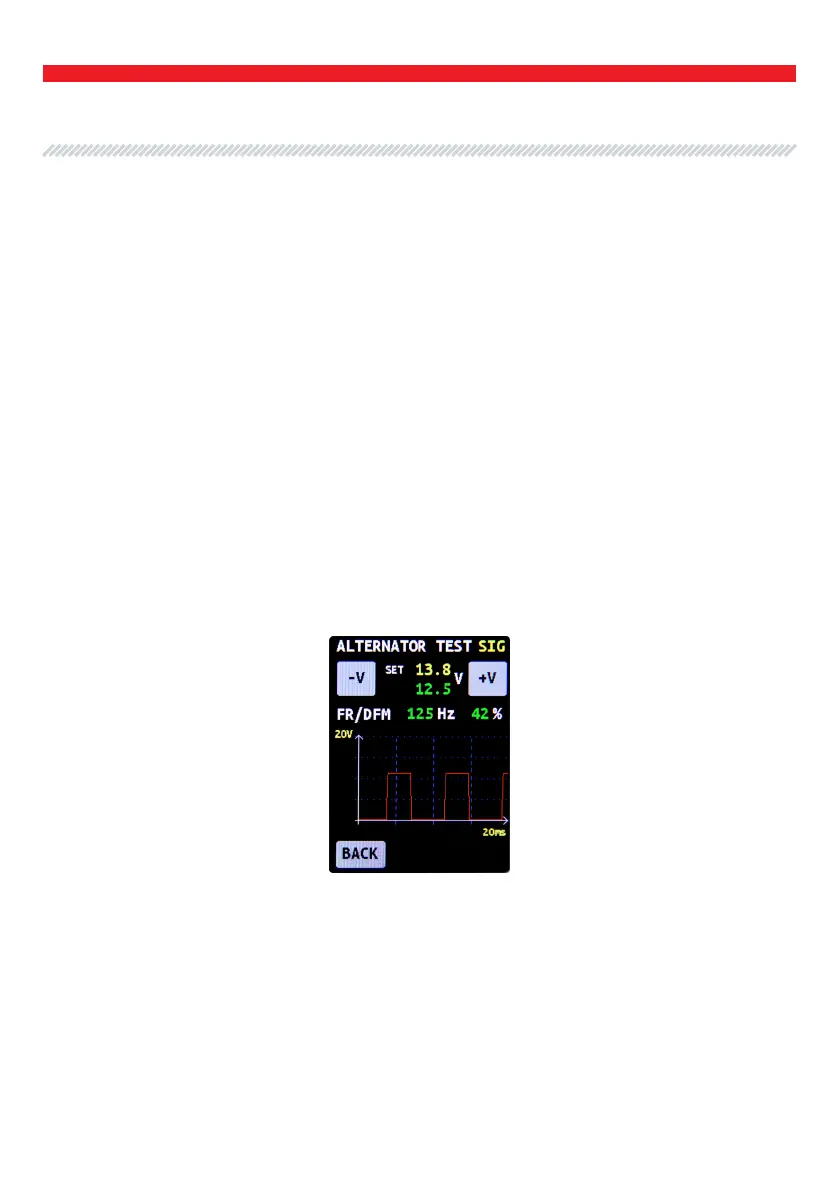

Rysunek 8. Okno diagnostyki generatora przy wyborze generator typu
«SIG», «RLO», «RVC», «C KOR.», «P/D», «C JAP.»
Instrukcja obsługi – tester MS015 COM
Polish
24
