MSI B250M MORTAR ARCTIC - SATA1~6: Разъемы SATA 6 Гб;С

16
Компоненты материнской платы

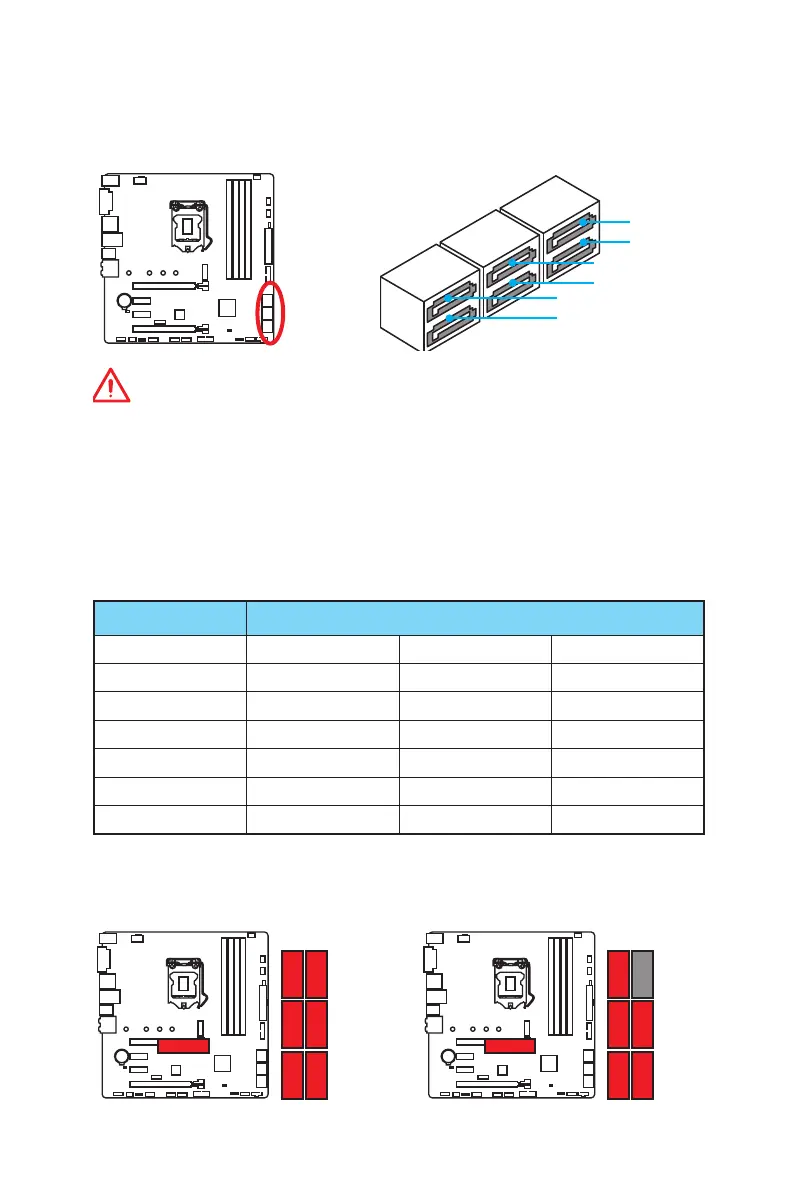

SATA1~6: Разъемы SATA 6 Гб/с
Эти разъемы представляют собой интерфейсные порты SATA 6 Гб/с. К
каждому порту можно подключить одно устройство SATA.
SATA1
SATA2
SATA5
SATA6
SATA3
SATA4
Внимание!
y Порт SATA1 будет недоступен при установке модуля M.2 SATA SSD в
разъеме M.2.
y Избегайте перегибов кабеля SATA под прямым углом. В противном случае,
возможна потеря данных при передаче.
y Кабели SATA оснащены одинаковыми коннекторами с обеих сторон.
Однако, для экономии занимаемого пространства к материнской плате
рекомендуется подключать плоский разъем.
Таблица комбинации M.2 & SATA
Слот Доступные разъемы SATA и слоты PCIe
M2_1 M.2 PCIe SSD M.2 SATA SSD Пусто
SATA1 ✓ ─ ✓
SATA2 ✓ ✓ ✓
SATA3 ✓ ✓ ✓
SATA4 ✓ ✓ ✓
SATA5 ✓ ✓ ✓
SATA6 ✓ ✓ ✓
(✓: доступно, ─: недоступно)
Разъемы М.2 и различные возможные примеры использования
PCIe
1xM.2 PCIe SSD + 6xSATA HDDs
SATA4 SATA2
SATA1SATA3
SATA
1xM.2 SATA SSD + 5xSATA HDDs
SATA4 SATA2
SATA3
SATA6
SATA6 SATA5 SATA5
