MSI B250M MORTAR ARCTIC Quick Start

18
Vue d’ensemble des composants
24
131
12
ATX_PWR1
1 +3.3V 13 +3.3V
2 +3.3V 14 -12V
3 Ground 15 Ground
4 +5V 16 PS-ON#
5 Ground 17 Ground
6 +5V 18 Ground
7 Ground 19 Ground
8 PWR OK 20 Res
9 5VSB 21 +5V
10 +12V 22 +5V
11 +12V 23 +5V
12 +3.3V 24 Ground
5
4 1
8
CPU_PWR1
1 Ground 5 +12V
2 Ground 6 +12V
3 Ground 7 +12V
4 Ground 8 +12V
Important
Veuillez vous assurer que tous les câbles d’alimentation sont branchés aux
connecteurs adéquats afin garantir une opération stable de la carte mère.

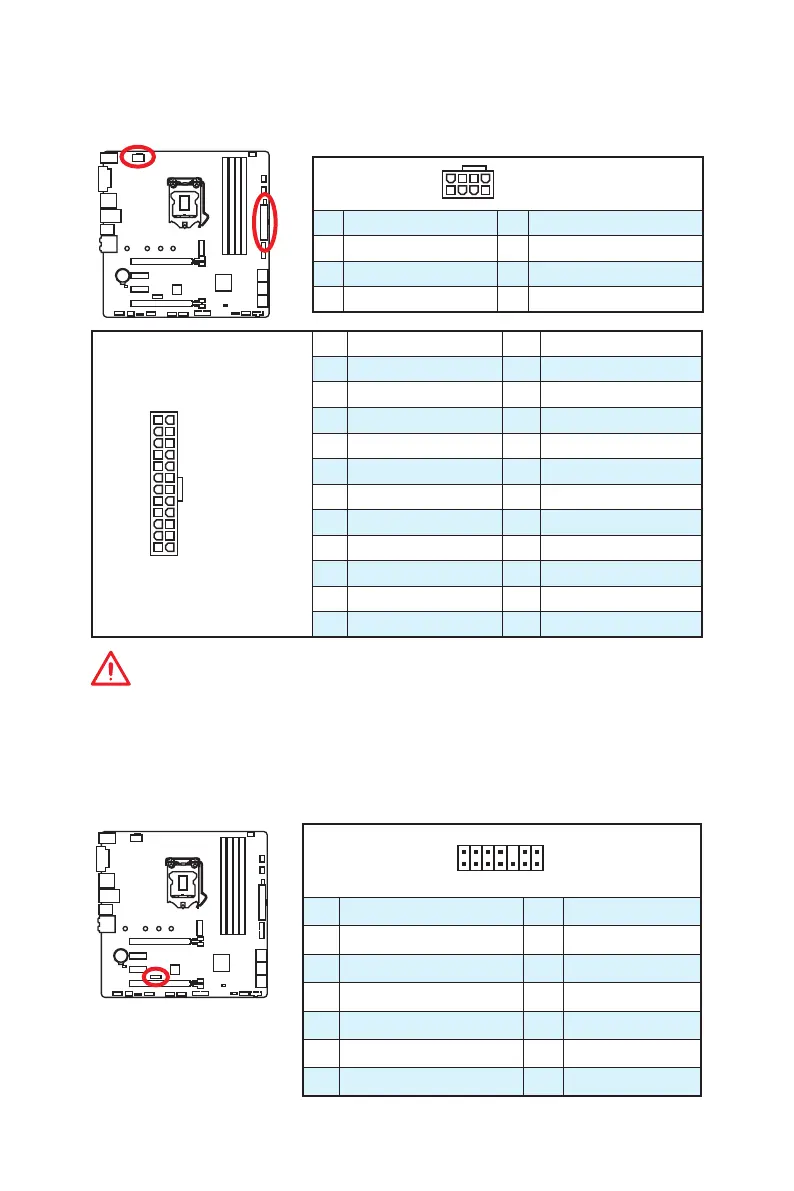

CPU_PWR1, ATX_PWR1: Connecteurs d’alimentation
Ces connecteurs vous permettent de relier une alimentation ATX.
1
2 14
13
1 LPC Clock 2
3V Standby power
3 LPC Reset 4 3.3V Power
5
LPC address & data pin0 6 Serial IRQ
7
LPC address & data pin1 8 5V Power
9
LPC address & data pin2 10 No Pin
11
LPC address & data pin3 12 Ground
13 LPC Frame 14 Ground
JTPM1: Connecteur de module TPM
Ce connecteur est relié à un module TPM (Trusted Platform Module). Veuillez vous
référer au manuel du module TPM pour plus d’informations.

MSI B250M MORTAR ARCTIC Specifications

General

Form Factor	Micro ATX
Chipset	Intel B250
Socket	LGA 1151
Memory Slots	4 x DIMM
Max Memory	64 GB
Audio	Realtek ALC892
PCIe Slots	1 x PCIe 3.0 x16, 2 x PCIe 3.0 x1
Storage Interface	6 x SATA 6Gb/s, 1 x M.2
USB Ports	6 x USB 3.1 Gen1, 6 x USB 2.0
LAN	Realtek 8111H Gigabit LAN
Memory Speed	2400/ 2133 MHz
Video Outputs	1 x DVI-D, 1 x HDMI
RAID Support	0, 1, 5, 10
