16

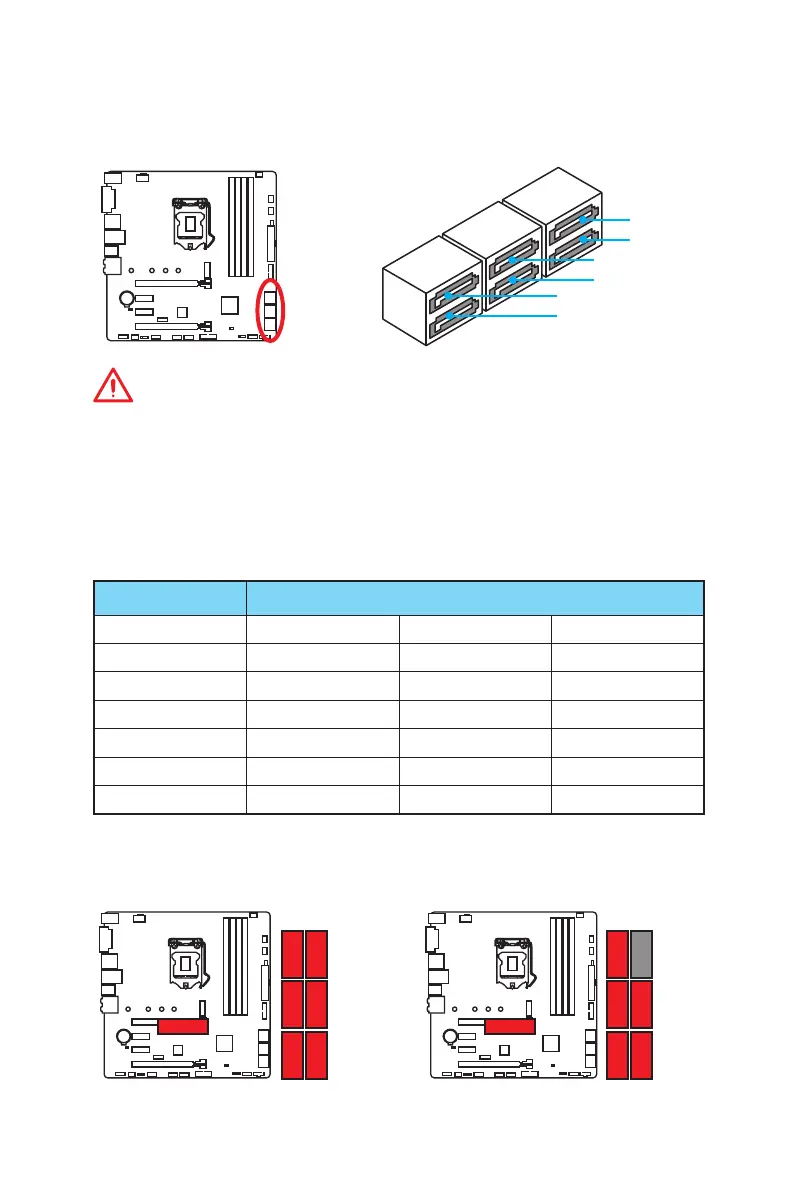

Vue d’ensemble des composants
SATA1~6: Connecteurs SATA 6 Gb/s
Ces connecteurs utilisent une interface SATA 6 Gb/s. Chaque connecteur peut être
relié à un appareil SATA.
Important
y
Le port SATA1 est indisponible lorsqu’un SSD M.2 SATA est installé dans le slot M.2.
y
Veuillez ne pas plier les câbles SATA à 90° car cela pourrait entraîner une perte de
données pendant la transmission.
y
Les câbles SATA disposent de prises identiques sur chaque côté. Néanmoins, il est
recommandé de connecter la prise plate sur la carte mère pour un gain d’espace.
Tableau de combinaison M.2 et SATA
Slot Connecteurs disponibles SATA
M2_1 M.2 PCIe SSD M.2 SATA SSD Vide
SATA1 ✓ ─ ✓
SATA2 ✓ ✓ ✓
SATA3 ✓ ✓ ✓
SATA4 ✓ ✓ ✓
SATA5 ✓ ✓ ✓
SATA6 ✓ ✓ ✓
(✓: disponible, ─: indisponible)
Combinaison des slots M.2
1 x SSD M.2 PCIe + 6 x disques durs SATA
1 x SSD M.2 SATA + 5 x disques durs SATA
SATA1
SATA2
SATA5
SATA6
SATA3
SATA4
PCIe
SATA4 SATA2
SATA1SATA3
SATA
SATA4 SATA2
SATA3
SATA6
SATA6
SATA5
SATA5
