MSI B250M MORTAR ARCTIC - JLED1: Разъем RGB LED; Индикаторы Отладки EZ

22
Компоненты материнской платы
Внимание!
y Данный коннектор поддерживает подключение 5050 RGB разноцветных
светодиодных лент (12В/G/R/B) с мощностью 3А (12В). Обратите внимание,
что длина лент должна быть не более 2 метров, иначе яркость свечения
будет падать.
y Перед установкой или заменой светодиодных лент RGB, необходимо
полностью обесточить систему и отключить кабель питания.
y Используйте GAMMING APP для управления удлинительными
светодиодными лентами.

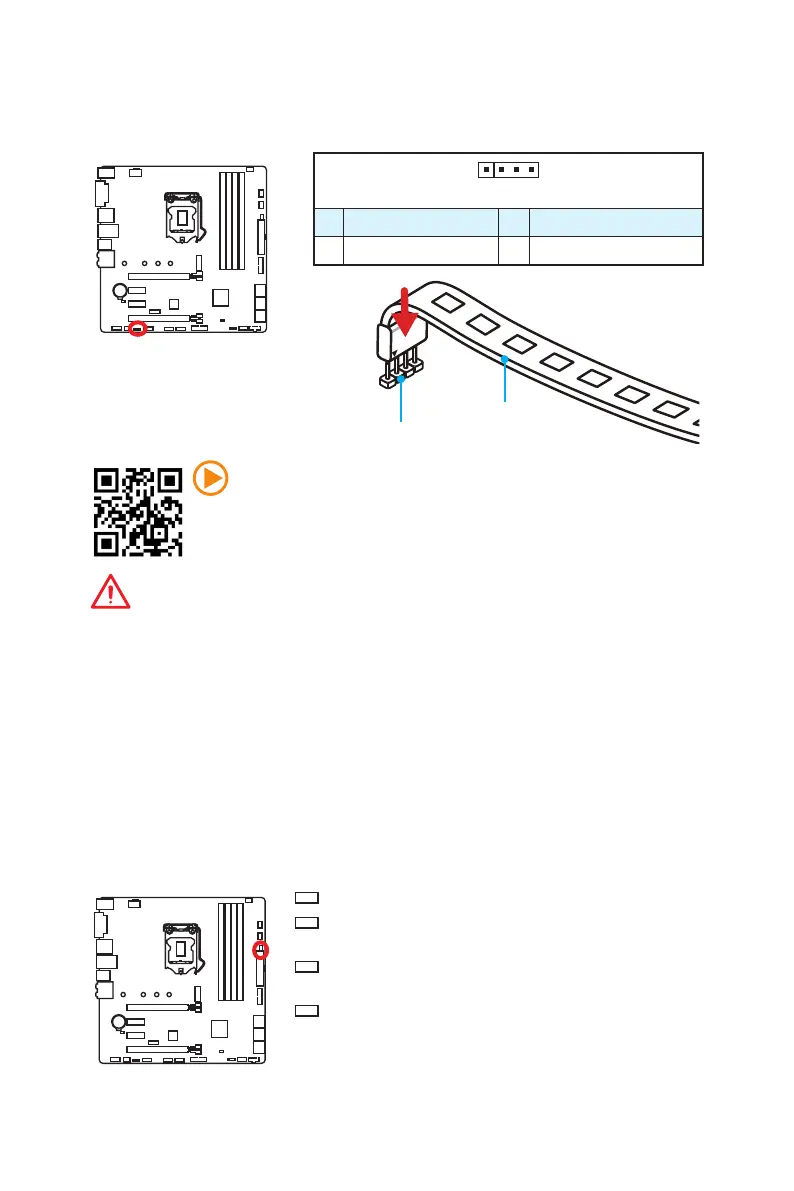

1
1 +12V 2 G
3 R 4 B
Видео Инструкция
Смотрите видео, чтобы узнать как установить 5050 RGB LED
лента в разъем RGB LED.
https://youtu.be/CqNHyADzd2Q
1
JLED1
5050 LED лента
Индикаторы отладки EZ
Данные светодиоды показывают состояния основных компонентов
в процессе загрузки. При возникновении ошибки, соответствующий
индикатор продолжает гореть до устранения проблемы.
JLED1: Разъем RGB LED
Данный разъем предназначен для подключения светодиодных лент 5050
RGB.
CPU - процессор не обнаружен или поврежден.
DRAM - память DRAM не обнаружена или
повреждена.
VGA - видеокарта не обнаружена или
повреждена.
BOOT - устройство загрузки не обнаружено или
повреждено.
