Ru-12
Системная плата MS-7758
Отверстия под установочные винты
Для установки материнской платы на монтажной плате системного блока сначала
установите необходимые установочные стойки. Если в комплект поставки сис-
темного блока входит задняя панель ввода-вывода, замените ее задней панелью
ввода-вывода, которая поставляется с материнской платой. Задняя панель вво-
да-вывода без труда устанавливается в системном блоке компьютера без приме-
нения винтов. Совместите установочные стойки монтажной платы с отверстиями
под установочные винты на материнской плате и закрепите материнскую плату

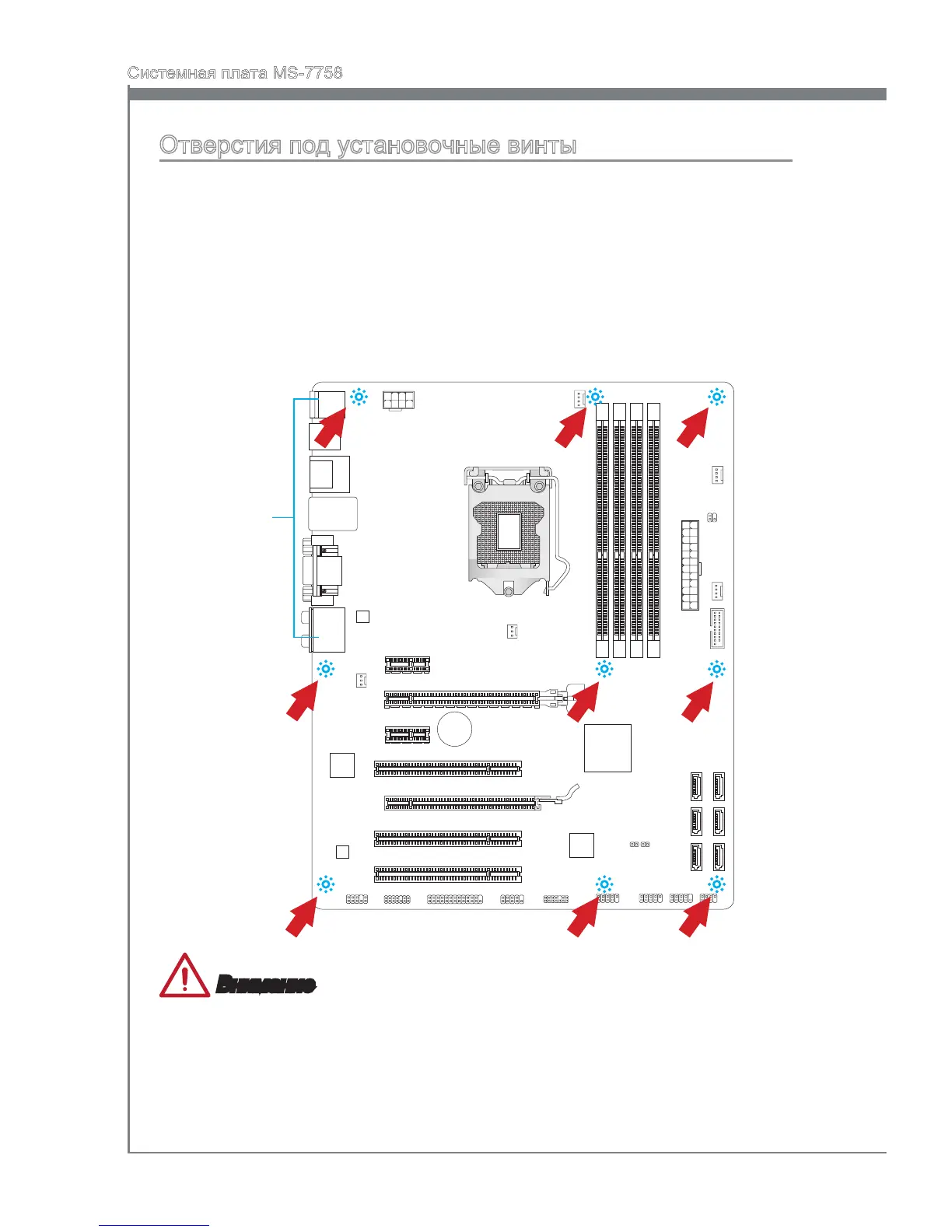

винтами, которые поставляются вместе с системным блоком. Ниже показано рас-
положение отверстий под установочные винты. Дополнительную информацию
см. в руководстве к системному блоку.
Внимание
Положите материнскую плату на ровную и чистую поверхность.
Во избежание повреждения материнской платы, закрепляйте электронные
компоненты на установочных стойках, избегая их соприкосновения с систем-
ным блоком.
Проверьте надежность крепления всех металлических компонентов на мате-
ринской плате или внутри системного блока. Незакрепленные детали могут
привести к короткому замыканию материнской платы.
•
•
•
Разъемы ввода-вывода должны быть на-
правлены в сторону задней панели систем-
ного блока. Совместите их с отверстиями
на задней панели ввода-вывода.
