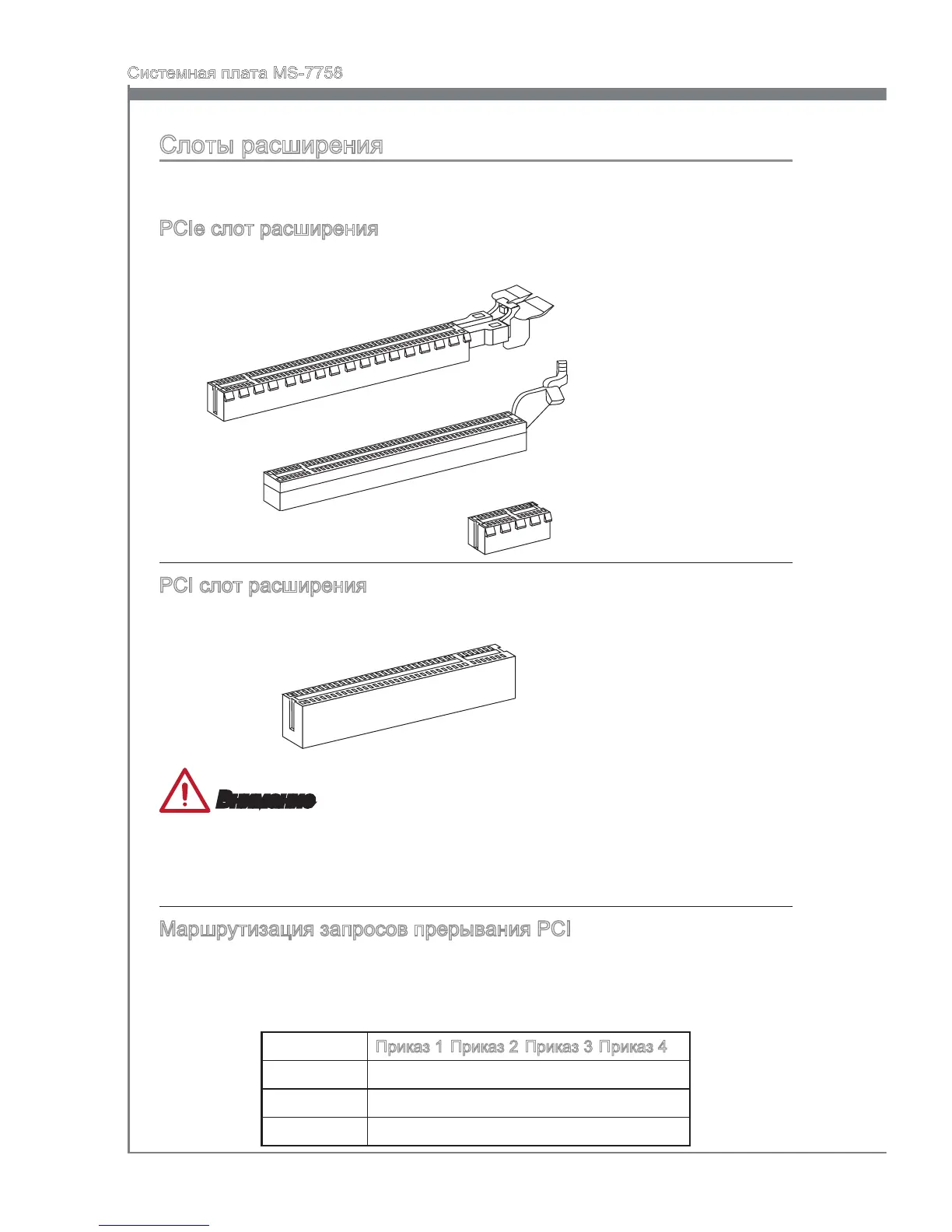

Ru-16
Системная плата MS-7758
Слоты расширения
Данная материнская плата содержит множество разъемов для установки плат
расширения в частности, дискретных видеокарт или звуковых карт.
PCIe слот расширения
Слот PCIe поддерживает платы расширения с интерфейсом PCIe.
PCIe 2.0 x16 слот
PCIe 2.0 x1 слот
PCIe 3.0 x16 слот
PCI слот расширения
Слот PCI поддерживает дополнительные LAN, SCSI, USB, и другие дополнительные
контроллеры,которые соответствуют спецификациям PCI.
32-бит PCI Слот
Внимание
Перед установкой или извлечением плат расширения убедитесь, что шнур пи-
тания отключен от электрической сети. Прочтите документацию на карту расши-
рения и выполните необходимые дополнительные аппаратные или программные
изменения для данной карты.
Маршрутизация запросов прерывания PCI
IRQ - сокращение от nterrupt request (lne) - линия запроса прерывания,
аппаратная линия, по которой устройства могут посылать сигнал прерывания
микропроцессору. Обычное подключение PCI IRQ к контактам шины PCI показано
ниже:
Приказ 1 Приказ 2 Приказ 3 Приказ 4
PCI Слот 1 INT A# INT B# INT C# INT D#
PCI Слот 2 INT B# INT C# INT D# INT A#
PCI Слот 3 INT C# INT D# INT A# INT B#
