Connecteurs

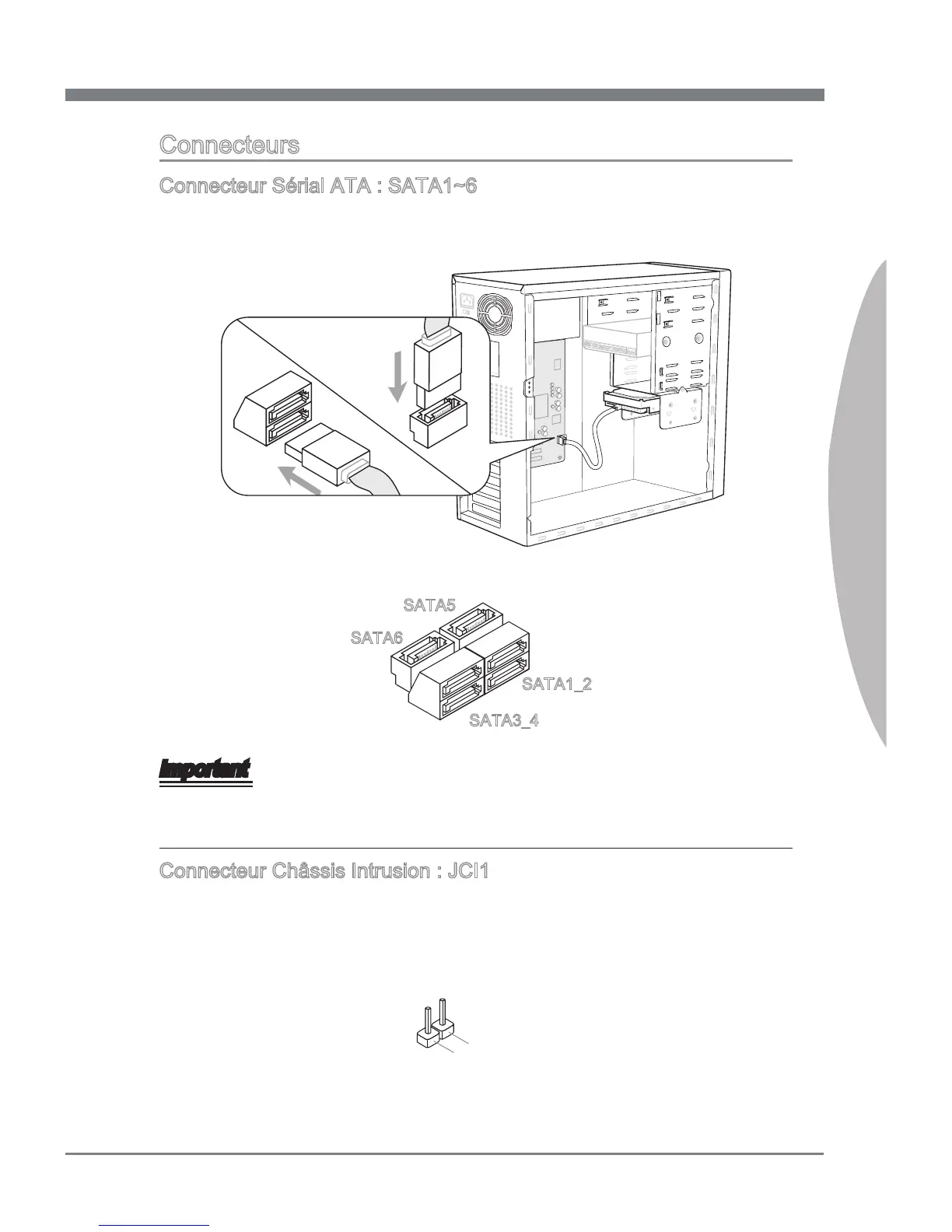

Connecteur Sérial ATA : SATA1~6
Ce connecteur est un port d’interface de série ATA haut débit. Chaque connecteur peut
être relié à un appareil de série ATA.
* Le schéma de carte mère dans la 󰘰gure n’est qu’à titre de référence.
SATA3_4
SATA1_2
SATA5
SATA6
Important
Veuillez ne pas plier le câble de série ATA à 90°. Autrement des pertes de données
pourraient se produire pendant la transmission .
Connecteur Châssis Intrusion : JCI1
Ce connecteur est connecté à un câble châssis intrusion switch. Si le châssis est
ouvert, le switch en informera le système, qui enregistera ce statut et a󰘲chera un écran
d’alerte. Pour e󰘯acer ce message d’alerte, vous devez entrer dans le BIOS et désac-
tiver l’alerte.
1
.
C
I
N
T
R
U
2
.
G
r
o
u
n
d
