Fr-17
Français

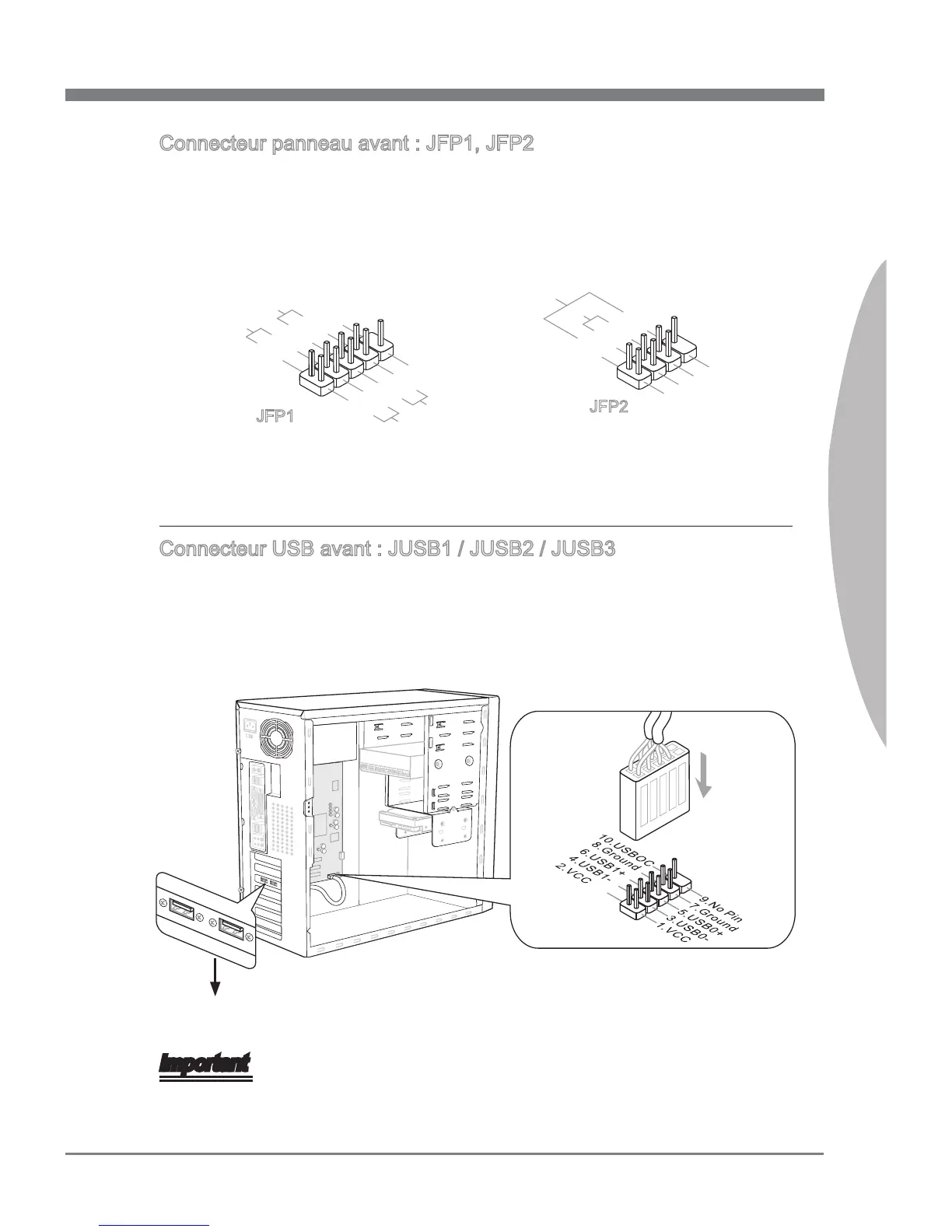

Connecteur panneau avant : JFP1, JFP2
Ce connecteur est fourni pour la connecxion électrique aux interrupteuts et LEDs du
panneau avant. Le JFP1 est conforme au guide de conception de la connectivité En-
trée/sortie du panneau avant Intel
®
.
JFP1
JFP2
Connecteur USB avant : JUSB1 / JUSB2 / JUSB3
Ce connecteur est conforme au guide de conception de la connectivité Entrée/sortie du
panneau avant Intel
®
, il est idéal pour relier les périphériques d’interface USB à haut
débit tels les disques durs externes, les appareils photo numériques, les lecteurs MP3,
les imprimantes, les modems et les appareils similaires.
* Le schéma de carte mère dans la gure n’est qu’à titre de référence.
Support USB (en option)
Important
Notez que les pins de VCC (Connexion de virtuelle) et GND (terre) doivent être bran-
chées correctement an d’éviter tout dommage possible.
