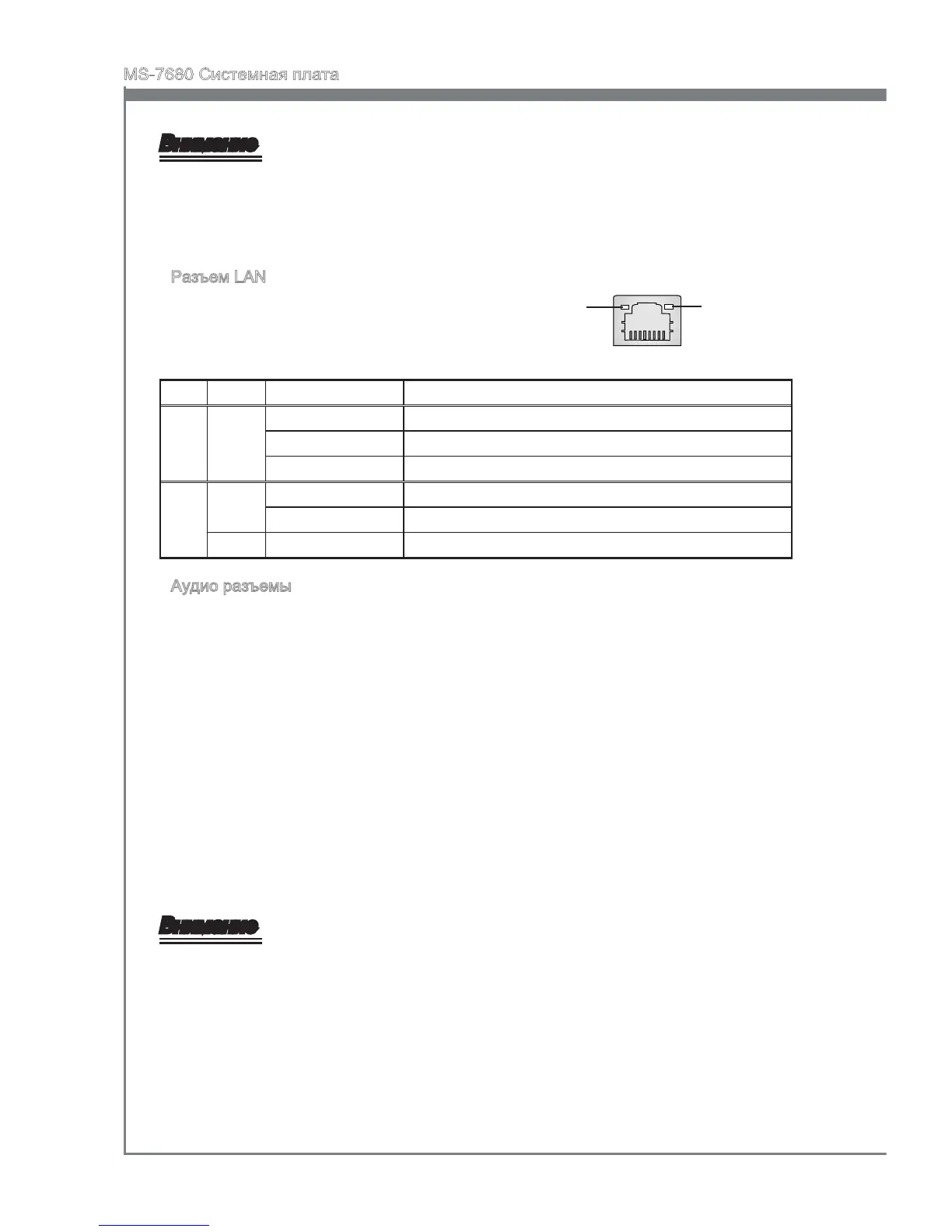

Разъем LAN
Стандартный разъем RJ-45 для подключения к
локальной вычислительной сети (LAN). К нему
подключается кабель локальной сети.
LED Цвет Состояние LED Описание
Лев. Жёлт. Нет LAN соединение не установлено.
Есть(постоянно) LAN соединение установлено.
Есть(ярче & мигает) Связь с другим компьютером по LAN.
Прав.
Зелён. Нет Скорость передачи 10 Мб/с.
Есть Скорость передачи 100 Мб/с.
Оранж. Есть Скорость передачи 1000 Мб/с.
Аудио разъемы
Эти разъемы используются для подключения звуковых устройств. Разъемы,
выполняющие разные функции, имеют различные цвета.
Вход аудио: Голубой - Линейный вход, используется для подключения
внешего CD проигрывателя, магнитофона или других звуковых
устройств.
Выход аудио: Зелёный - Линейный выход для подключения наушников
или колонок.
Микрофон: Розовый - Разъем для подключения микрофона.
Выход RS (опционально): Чёрный - Выход на задние колонки в режиме 4/
5.1/ 7.1.
Выход CS (опционально): Оранжевый - Выход на центральную колонку и
сабвуфер в режиме 5.1/ 7.1.
Выход SS (опционально): Серый - Выход на боковые колонки в режиме
7.1.
Внимание
В случае, если на вашей плате только 3 звуковых разъема, для получения 8-
канального звука, 7 и 8 каналы выводятся через переднюю панель.
▶
▶
■
■
■
■
■
■
Жёлт. Зелён./ Оранж.
Внимание
Интерфейсы дисплея HDMI, VGA и DVI-D на системной плате разработаны для
использования в качестве IGP (Integrated Graphics Processor). Если вы установили
процессор без встроенного графического чипа, эти порты работать не будут.
