37

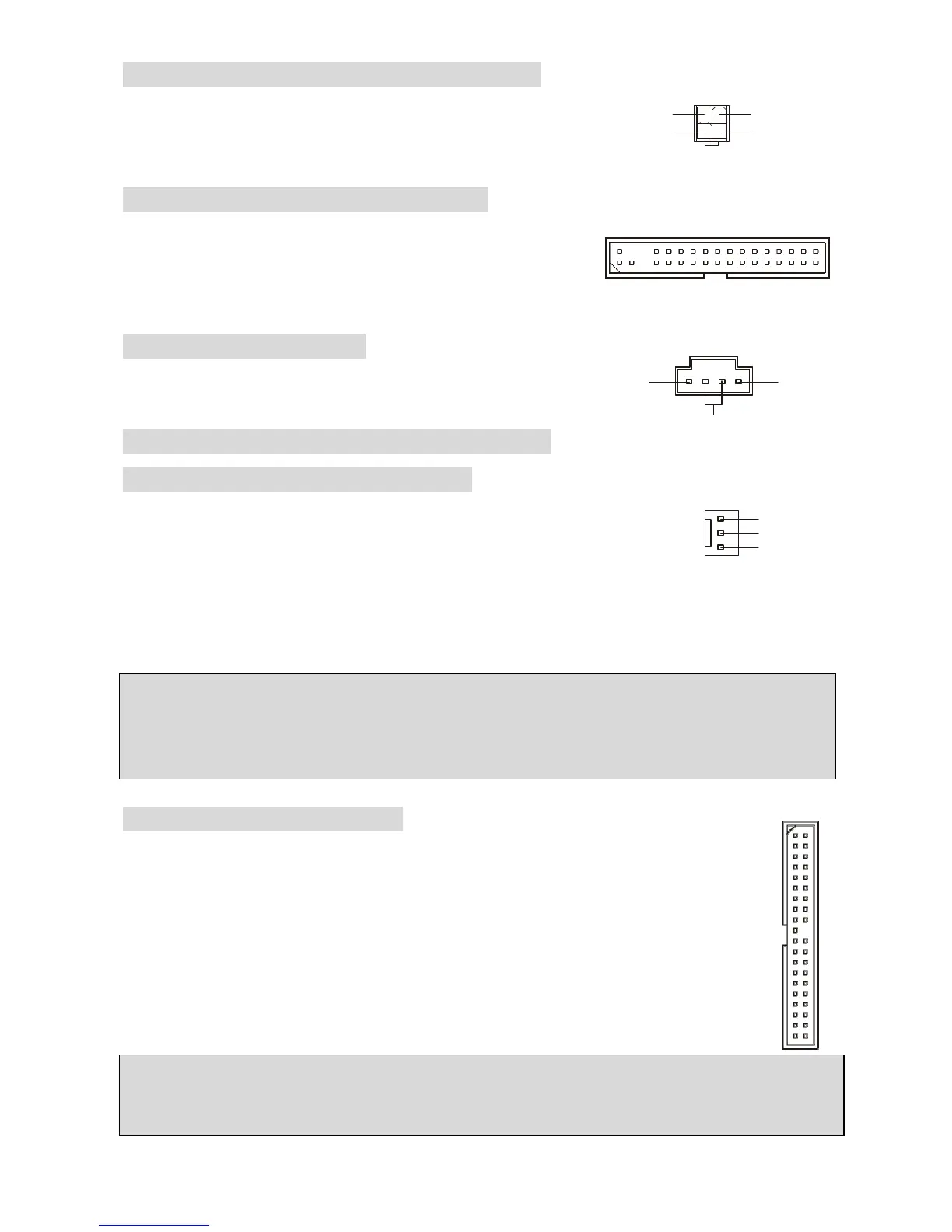

Connecteur d’alimentation ATX 12V: JPW1
Le connecteur d’alimentation 12V est utilisé pour alimenter le CPU.
Connecteur Floppy Disk Drive: FDD1
La carte offre un connecteur standard floppy disk drive (lecteur
de disquette) qui supporte les disques 360K, 720K, 1.2M,
1.44M and 2.88M floppy disk types.
Connecteur CD-In: JCD1
Le connecteur est destiné au branchement audio du CD-ROM
Connecteurs d’alimentation de ventilateur:
C_FAN1/S_FAN1/S_FAN2/NB_FAN1
C_FAN1 (ventilateur de processeur), S_FAN1/S_FAN2 (ventilateur de
système) et NB_FAN1 (ventilateur north bridge) supporte le +12V. Ils
supportent les connecteurs trois broches. Lors de la connexion du câble, assurez-vous que le fil
rouge soit connecté au +12V et le fil noir connecté au “GND“. Si la carte mère possède un
système de gestion intégré, vous devez utiliser un ventilateur ayant ces caractéristiques si vous
voulez contrôler le ventilateur du CPU
MSI Vous Rappelle...
1. Il faut toujours consulter votre revendeur au sujet du ventilateur.
2. C_FAN1 supporte le contrôle de ventilateur. Vous pouvez installer l’utilitaire PC Alert qui
contrôlera automatiquement la vitesse du ventilateur de CPU selon la température du CPU.
Connecteurs IDE: IDE1/IDE2
La carte mère possède un contrôleur 32-bit Enhanced PCI IDE et Ultra DMA
66/100/133 qui procure les fonctions PIO mode 0~4, Bus Master, et Ultra DMA
66/100/133. Vous pouvez connecter jusqu’à 4 matériels (disques durs, CD-ROM,
120MB Floppy).
Le premier disque dur doit être connecté sur l’IDE1. L’IDE1 peut recevoir un matériel
Maître et un Esclave. Vous devez configurer le second disque en mode Esclave et ce à
l’aide du cavalier situé à l’arrière
MSI Vous Rappelle...
Si vous voulez installer deux disques durs, vous devez configurer le second en Esclave en
configurant le cavalier. Se référer à la documentation du disque dur pour les instructions.
