MSI K8N Neo-V2 User Manual

38

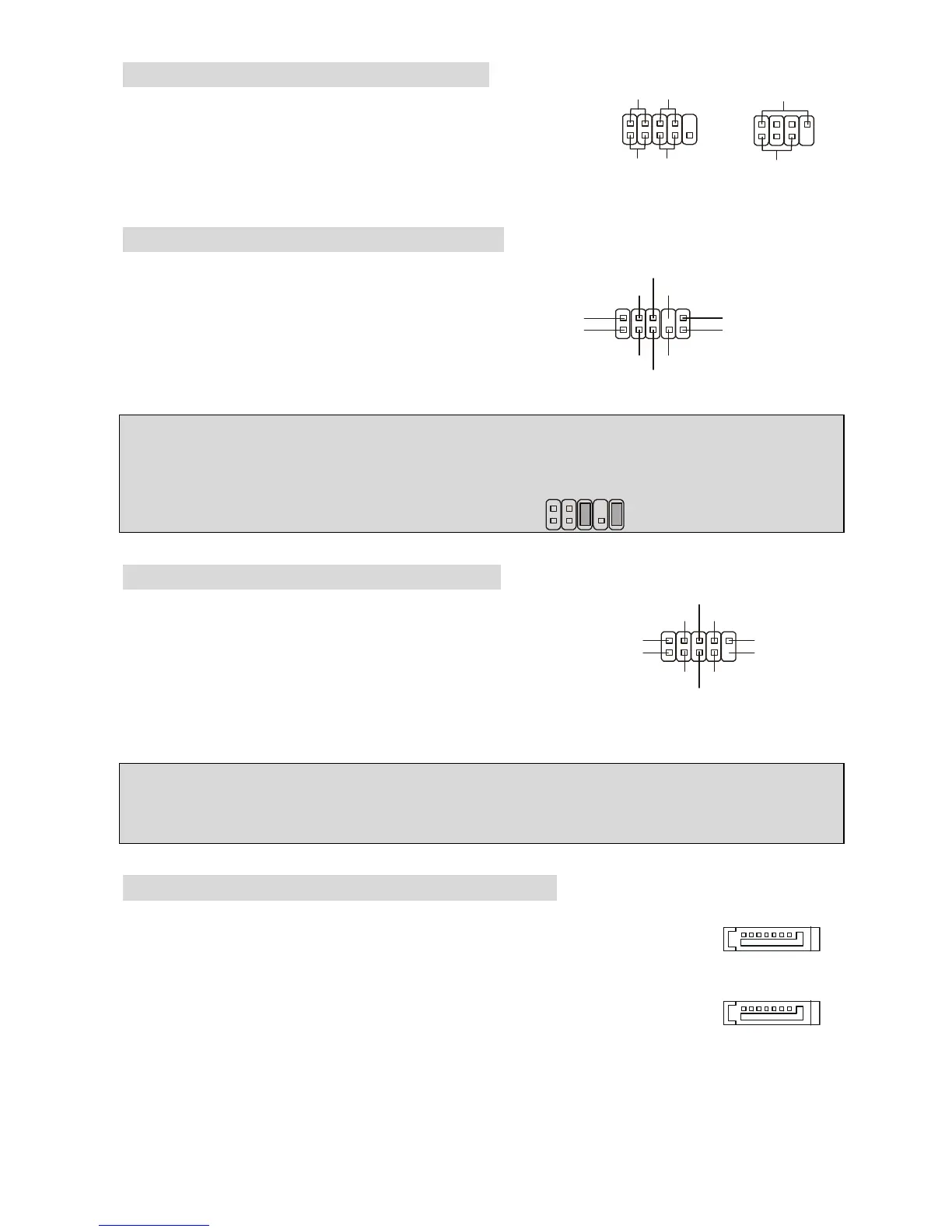

Connecteurs Front Panel: JFP1/JFP2
La carte mère procure 2 connecteurs pour les branchements
électriques (LED disque dur…). JFP1 est compatible avec le
Design Intel Front Panel I/O Connectivity.
Connecteur Front Panel Audio: JAUD1
Le connecteur audio JAUD1 vous permet de
connecter l’audio en façade et est compatible
avec lntel ® Front Panel I/O Connectivity Design
Guide
MSI Vous Rappelle...
Si vous ne voulez pas connecter l’audio en façade à l’aide des broches 5 & 6, 9 & 10 doivent être
recouvertes par un cavalier pour envoyer le signal vers les ports audio à l’arrière. Autrement le
connecteur Line-Out à l’arrière ne fonctionnera pas.
Connecteur Front USB: JUSB1/JUSB2
La carte mère procure deux connecteurs standard 2.0
JUSB1&JUSB2. La technologie USB 2.0 accroît le taux de
transfert jusqu’à 480Mbps, ce qui est 40 fois plus rapide que
l’ USB 1.1. Idéal pour connecter des périphériques gourmand
en bande passante (appareil photo numérique, caméra numérique etc).
MSI Vous Rappelle...
A noter que les broches VCC et GND doivent être correctement connecter afin d’éviter tout
endommagement.
Connecteurs Serial ATA HDD: SATA1/SATA2
La carte mère procure deux ports d’interface haute vitesse Serial ATA. Les
ports supportent la 1e génération de taux de données Serial ATA de 150 MB/s
et sont compatibles avec les spécificités Serial ATA 1.0. Chaque connecteur
Serial ATA peut connecter jusqu’à un disque dur.
JFP1
Power
LED
HDD
LED
Reset
Switch
Power
Switch
1 9
2
10
JFP2
Power
LED
Speaker
1
7
2
8
(2)VCC
USB1- GND
GND
USB0-
USB0+
USB1+
USB0C(10)
(1)VCC Key(9)
SATA1
1
7
SATA
2
1
7
(2)AUD_GND
AUD_VCC
AUD_RET_R
Key
AUD_RET_L(10)
(1)AUD_MIC
AUD_MIC_BIAS
AUD_FPOUT_R
HP_ON
AUD_FPOUT_L(9)
1
9
2
10
