77
4. CPU が正しく装着された状態では、ピンがソケットにぴったりと差し込まれてい
ます。横から見てピンが浮いているような状態であれば、向きを確認して取り付
けをやり直してください。間違った CPU の装着は CPU やマザーボードに重大な
損傷を与えてしまいますので、くれぐれもご注意ください。
5. CPU を指でソケットにぐっと押し付けながら、固定レバーを倒して CPU を固定
します。レバーで固定する際は CPU が押し戻される傾向があるので、レバーが
固定されるまで CPU を抑える指を離さないでください。
ヒートシンクと CPU ファンの取り付け
ヒートシンクと CPU のファンの取り付け方法を説明します。ヒートシンク及びファ
ンは CPU タイプに合ったものを使用してください。
1. ヒートシンクとリテンションキットが噛み合うようにヒートシンクを乗せます。
ファンの電源ケーブルとコネクタの位置関係を確認して下さい。
●新品のヒートシンクには CPU との密着性を高めるグリスがあらかじめ塗布されている
場合がありますが、そうでない場合、あるいは装着と脱着を繰り返してグリスが剥げてし
まった場合は、適量のグリスを新たに塗布してください。古いグリスはアルコールなどで
きれいに拭い落としてから、新たにグリスを塗ることをお勧めします。
2. 次に金属製の固定バネの片側を押し下げてソケットのフックに取り付けます。バ
ネ の 反 対 側も同様に押し下げて固定します。
3. 固定レバーのフック部分を回して、固定ボルトに引っ掛けます。
4. 最後に CPU ファンの電源ケーブルをコネクタに接続します。
MSI Reminds you…
CPU
ファンを固定するバネ状の金具は、弾力性の強い素材が使用されています。ロックを解除
する際に弾けるように戻り、指などを挟む危険性があります。マ イナスドライバーなどでバネの
先端を押さえながら作業を行うと良いでしょう。

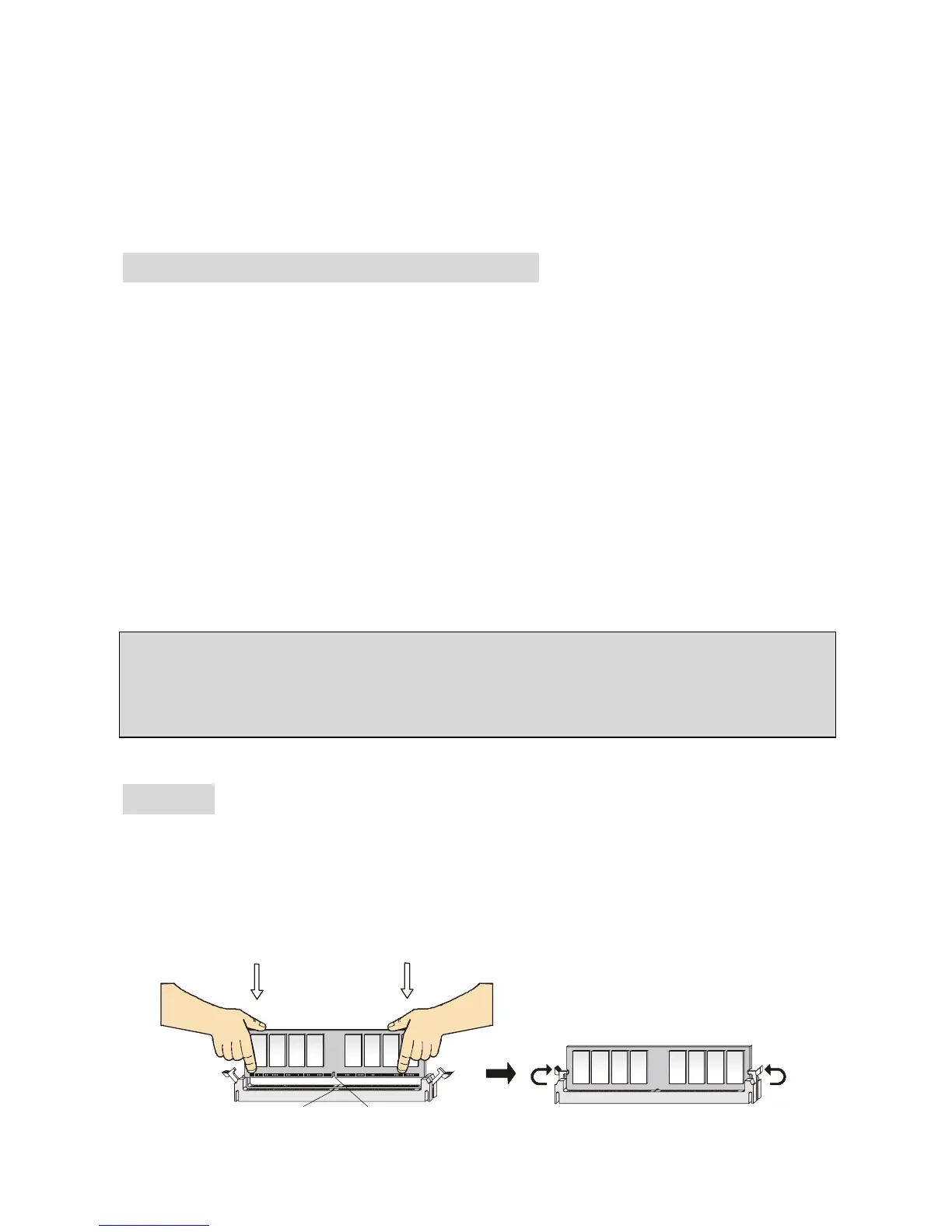

メモリー
本製品は 184-pin DDR333 / DDR400 DDR SDRAM スロットを 2 基搭載しています。メ
モリーの最大搭載容量は 2GB です。システム構成として、最低限でも 1 枚のメモリ
ーモジュールを必要とします。 (Windows XP 環境で使用する場合は 256MB 以上を推
奨)。本製品ではシングルバンク、ダブルバンクどちらのタイプのメモリーもサポー
トします。
