G-8
MS-7125 ATX Mainboard
1. ATX 24-Pin Stromanschluss: ATX1. Hier können Sie ein ATX Netzteil anschließen
2. ATX 12V Stromanschluss: JPW1. Dieser 12V Stromanschluss wird verwendet,
um die CPU mit Strom zu versorgen.
3. Anschluss des Diskettenlaufwerks: FDD1. Das Mainboard verfügt über einen
Standardanschluss für Diskettenlaufwerke mit 360 KB, 720 KB, 1,2 MB, 1,44 MB
oder 2,88 MB Kapazität.
4. Stromanschlüsse für Lüfter: CPUFAN1/SFAN1/SFAN2/NBFAN1. Die Anschlüsse
CPUFAN1 (Prozessorlüfter), SFAN1 (Systemlüfter 1), SFAN2 (Systemlüfter 2)
und NBFAN1 (NorthBridge Chipsatz Lüfter) unterstützen aktive Systemlüfter mit
+ 12V
5. ATA 133 Festplattenanschlüsse: IDE1/IDE2. Das Mainboard besitzt einen 32-Bit
Enhanced PCI IDE und Ultra DMA 66/100/133 Kontroller, der die PIO Modi 0- 4
bereitstellt, Bus Mastering beherrscht und Ultra DMA 66/100/133 Funktionalität
bietet.
6. Serial ATA/Serial ATA RAID Anschlüsse gesteuert durch den nForce4 Ultra:
SATA1 / SATA2 / SATA3 / SATA4; Serial ATA Anschlüsse gesteuert durch
den Silicon Image’s SATARAID5
TM
:SATA5 / SATA6 / SATA7 / SATA8
(Optional). Die Southbridge dieses Mainboards ist der nForce4 Ultra,
der die vier Serial ATA Anschlüsse SATA1~SATA4 unterstützt. Der auf
diesem Mainboard vorhandene Silicon Image’s SATARAID5
TM
unterstützt vier
weitere Serial ATA Anschlüsse SATA5~SATA8. SATA1~SATA8 sind
Serial Dual ATA Hochgeschwindigkeitsschnitt -stellen. Jede unterstützt Se-
rial ATA der ersten Generation mit einem Datendurchsatz von
300MB/s(SATA1-4)/150 MB/s(SATA5-8).

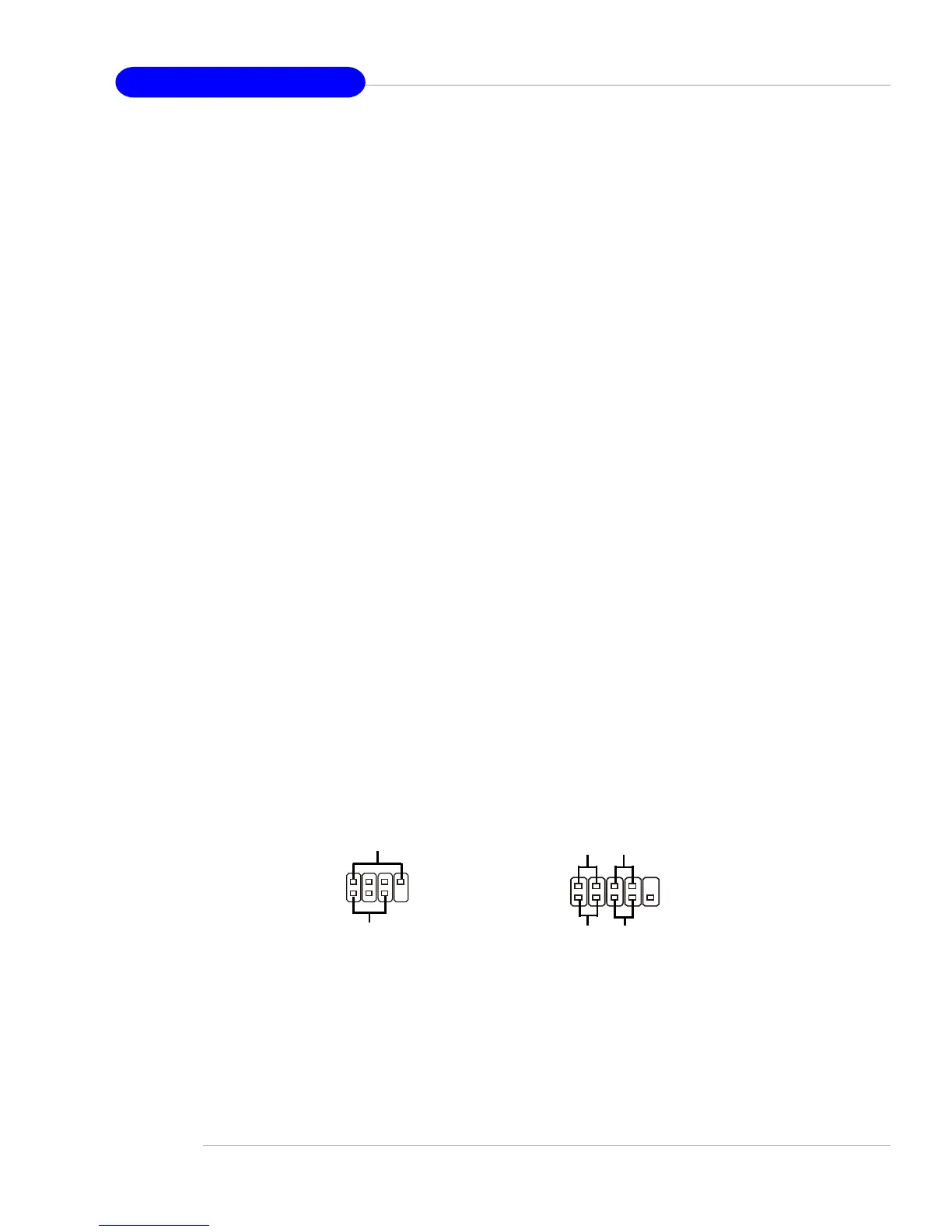

7. Frontpaneel Anschlüsse: JFP1 / JFP2. Das Mainboard verfügt über zwei
Anschlüsse für das Frontpaneel, diese dienen zum Anschluss der Schalter und
LEDs des Frontpaneels.
8. CD- Eingang: JCD1. Hier kann das Audiokabel des CD-ROM Laufwerkes
angeschlossen werden.
9. Gehäusekontaktschalter: JCI1. Dieser Anschluss wird mit einem 2-poligen
Kontaktschalter verbunden. Wird das Gehäuse geöffnet, wird der Schalter
geschlossen.
JFP1
1
9
10
2
System
LED
System-
schalter
Reset
Schalter
Fest-
platten
LED
System
LED
Lautsprecher
1
2
7
8
JFP2
