MSI KT4A-V

33
somit ideal für den Anschluß von Hochgeschwindigkeits-USB geräten wie USB HDD, Digitalkameras,
MP3 Player, Drucker, Modems und ähnliches.
MSI weist darauf hin...
Bitte achten Sie darauf, auf keinen Fall die Signale VCC und GND falsch zu verbinden, Schäden an der
Hardware können die Folge sein.

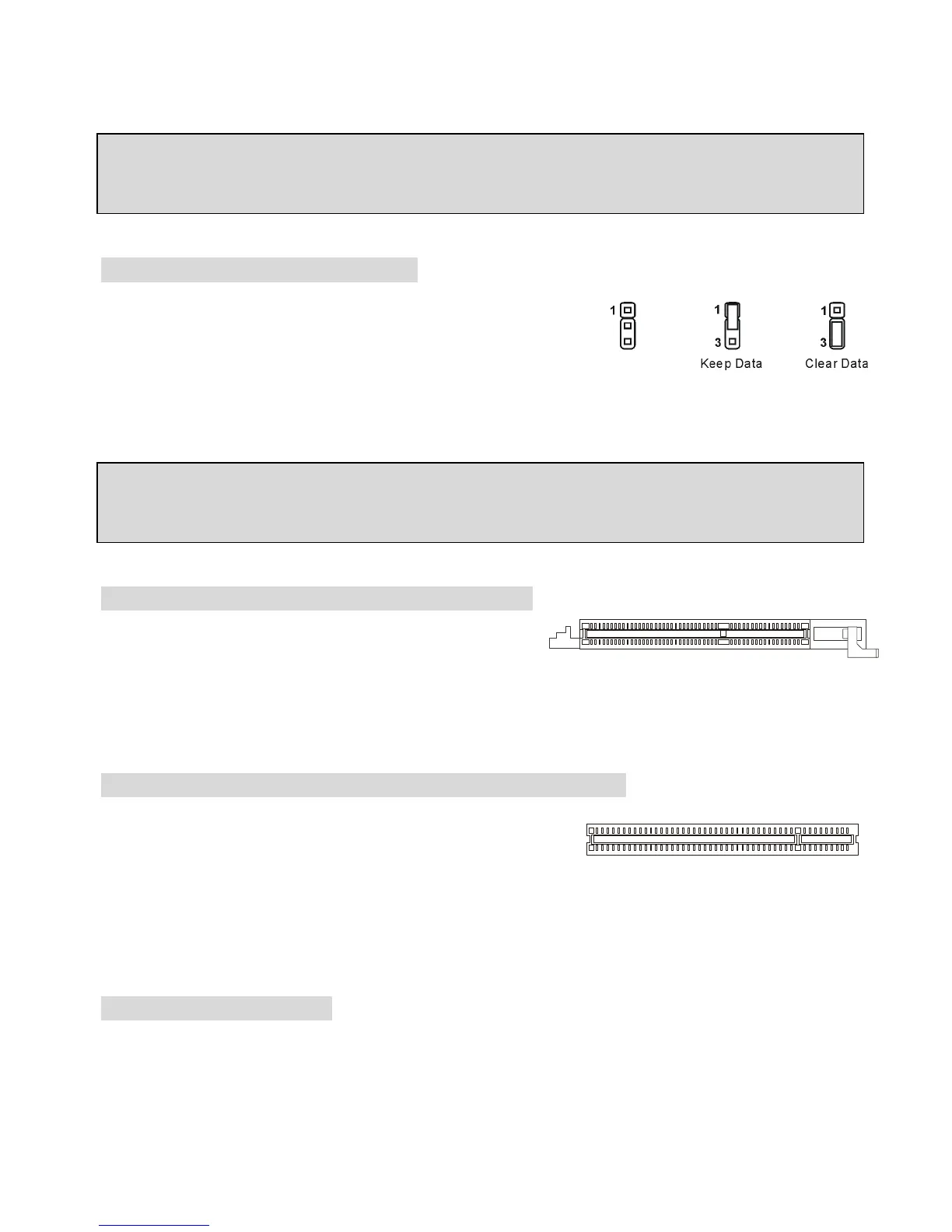

CMOS Rücksetz-Jumper: JBAT1
Im Mainboard ist ein CMOS Speicher integriert, welches von einer
Batterie versorgt wird, um die Systemkonfiguration zu speichern.
Das CMOS RAM ermöglicht es, das System automatisch zu
starten, ohne dass die Konfiguration neu eingestellt werden muss.
Wenn Sie die CMOS-Konfiguration löschen wollen, setzen Sie im ausgeschalteten Zustand den
Jumper JBAT1 von Position 1-2 auf 2-3 um.
MSI erinnert Sie...
Schalten Sie den PC vor dem Umsetzen des Jumpers aus. Setzen Sie den Jumper nach ein paar
Sekunden wieder in 1-2 zurück und schalten erst dann den PC wieder ein.
AGP (Accelerated Graphics Port) Steckplatz
In den AGP Steckplatz können Sie eine AGP-Grafikkarte
einsetzen. AGP ist eine Schnittstelle, deren Spezifikation
für den Datendurchsatz von schnellen 3D-Grafuikkarten entwickelt wurde. AGP ermöglicht 66MHz,
64-Bit Datenübertragung für den Grafik-Kontroller direkt zum Hauptspeicher. Das Mainboard
unterstützt AGP-Grafikkarten mit 4x/8x Übertragung.
PCI (Peripheral Component Interconnect) Steckplätze
Ein PCI Steckplatz erlaubt es Ihnen, für Sie erforderliche
PCI-Erweiterungskarten in das System einzusetzen. Wenn Sie
Erweiterungskarten einsetzen oder entfernen, stellen Sie sicher,
dass Sie vorher den PC ausschalten und den Netzstecker abziehen. Lesen Sie auch die
Dokumentation der Erweiterungskarte bezüglich Hinweisen des Herstellers zum Einbau und möglichen
Hardware- und Softwareeinstellungen.
PCI Interrupt Verteilung
Die IRQs, Abkürzung für Interrupt Request, sind Hardwaresignale, über welche Peripheriegeräte dem
Prozessor Interrupt-Signale zusenden können, wenn sie Aufmerksamkeit des Prozessors brauchen.
Die PCI IRQ Signale sind üblicherweise auf dem PCI-Bus mit den Signalen INT A# ~ INT D# wie folgt
verbunden:
