44

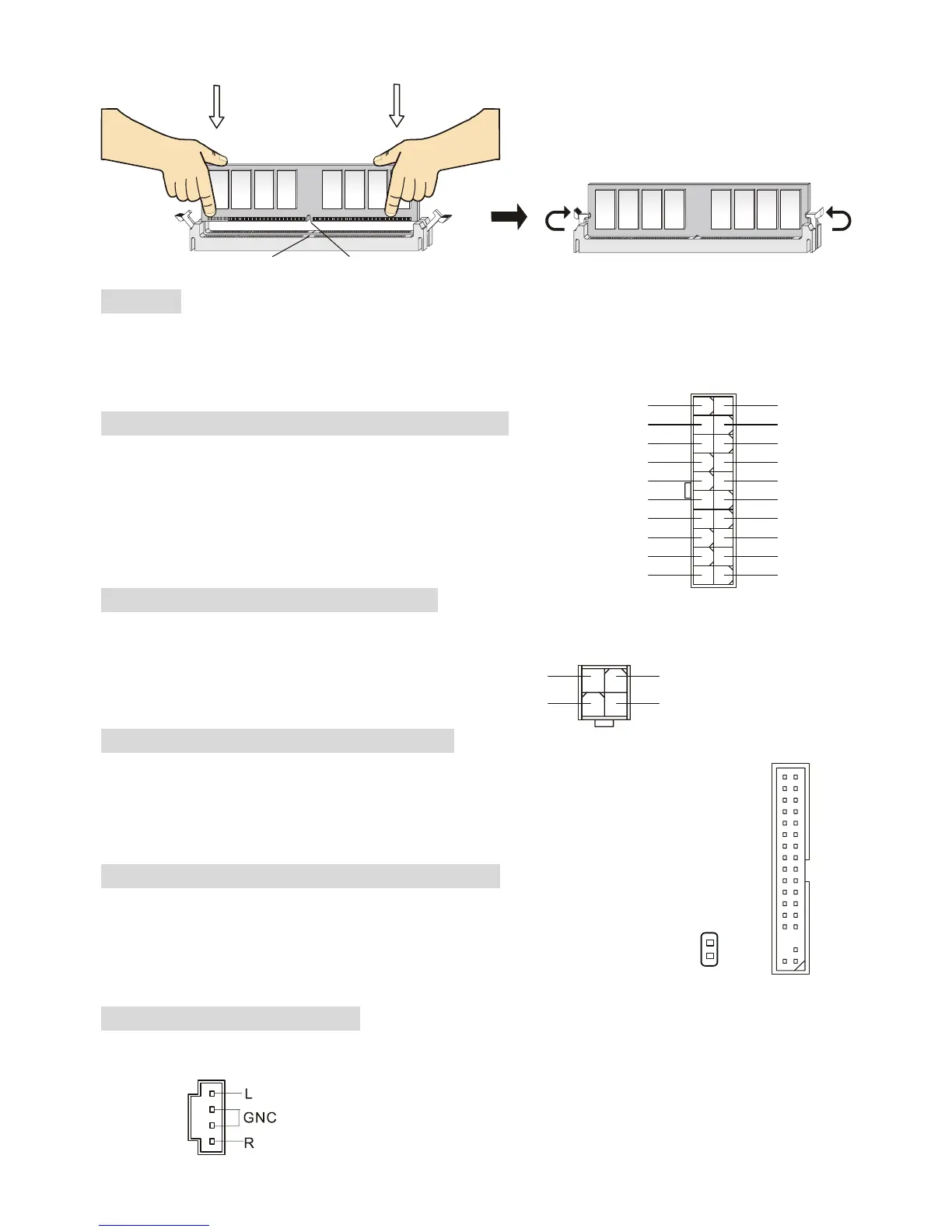

3. De module zit volledig op zijn plaats als de twee plastic clips aan de uiteinden zich vanzelf sluiten.
NotchVolt
Voeding
U heeft een ATX voeding nodig in uw kast om het moederbord van spanning te voorzien. Voordat U de
voeding aansluit, zorg er dan voor dat alle componenten juist geplaatst zijn om beschadiging te
voorkomen. Een voeding van 300W of hoger wordt aanbevolen.
ATX 20-Pins Voeding Aansluiting: CONN1
Hierop sluit U de ATX voeding aan. Let op de juiste orientatierichting
van de stekker. Een aantal nokjes aan de binnen en buitenzijde van
de connector zouden een onjuiste plaatsing van de stekker moeten
voorkomen. Gebruik dus een minimale kracht bij het plaatsen van de
stekker, maar let er wel op dat de stekker volledig vastklikt.
ATX 12V Power Aansluiting: JPW1
Deze aansluiting zorgt voor de 12V voeding naar de CPU. Het is dus een must om deze stekker aan te
sluiten.
Floppy Disk Drive Aansluting: FDD1
Op het moederbord zit een standaar floppy aanlsuiting voor 360K, 720K, 1.2M, 1.44M of
2.88M floppy disk types.
Chassis Intrusion Switch Aansluiting: J6
Op deze aansluiting kunt u een schakelaar aansluiten waarmee
onrechtmatig openen van de kast gedetecteerd kan worden. Het
systeem zal een melding van deze schakelaar vastleggen in de BIOS,
zodat u naderhand altijd kunt achterhalen of de kast open is geweest.
CD-In Aansluiting: CD_IN1
Hierop kunt U de audio-aansluiting van uw CD/DVD speler plaatsen.
