MSI MAG B560M MORTAR WIFI - Configuration des Ports Audio; Panneau Arrière Entrée;Sortie; Tableau Explicatif de Létat de la LED du Port LAN

15



LED indiquant la connexion

État Description
Éteint Pas de connexion
Jaune Connexion correcte
Clignote Activité en cours
LED indiquant la vitesse
État Description
Éteint 10 Mb/s
Vert 100 / 1000 Mb/s
Orange 2,5 Gb/s

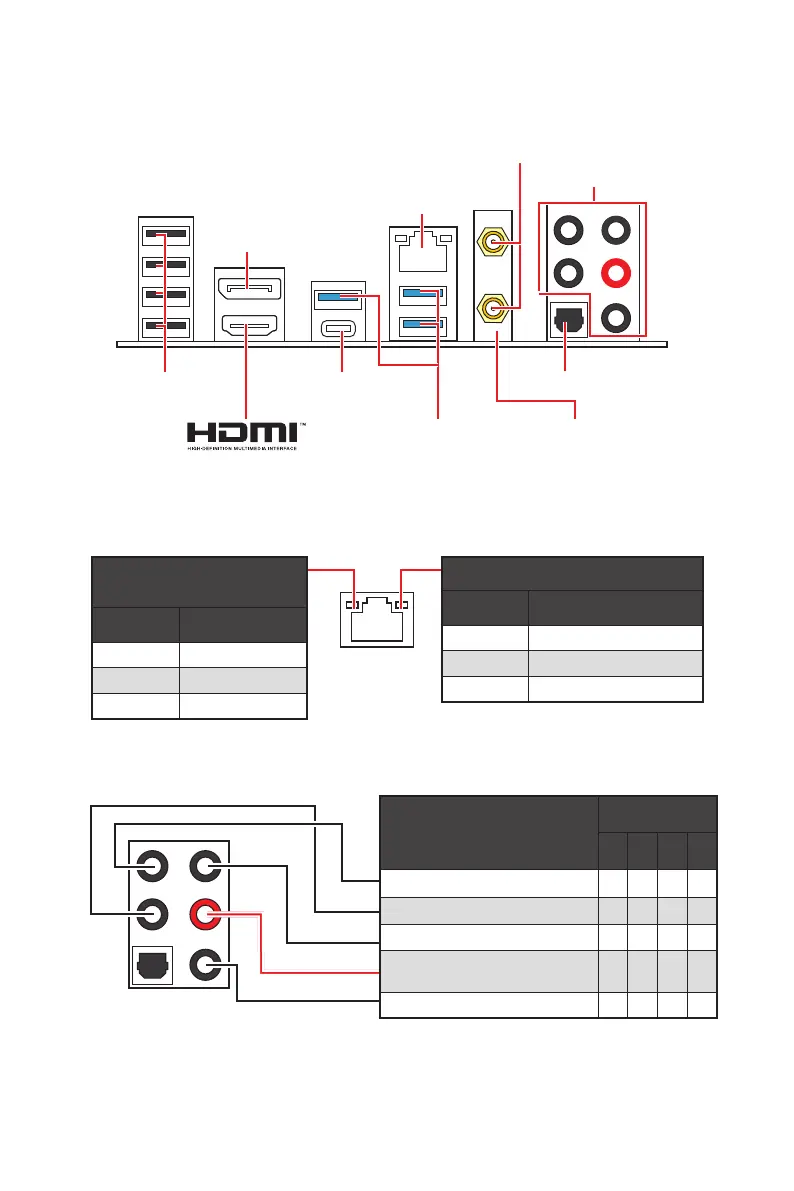

Panneau arrière Entrée/Sortie
2,5 Gb/s LAN
Ports audio
Connecteurs d'antenne

DisplayPort

USB 3.2 Gen 1

Pour MAG B560M MORTAR
WIFI uniquement
USB 3.2 Gen 2x2

Sortie S/PDIF optique
Ports audio

2 4 6 8
Sortie centre/Caisson de basse  
   
 

avant
   
Entrée Microphone
(: connecté, Espace : vide)
