MSI MAG B660 TOMAHAWK WIFI DDR4

23
Übersicht der Komponenten
SATAA
SATAB
SATA8
SATA6
SATA5
SATA7


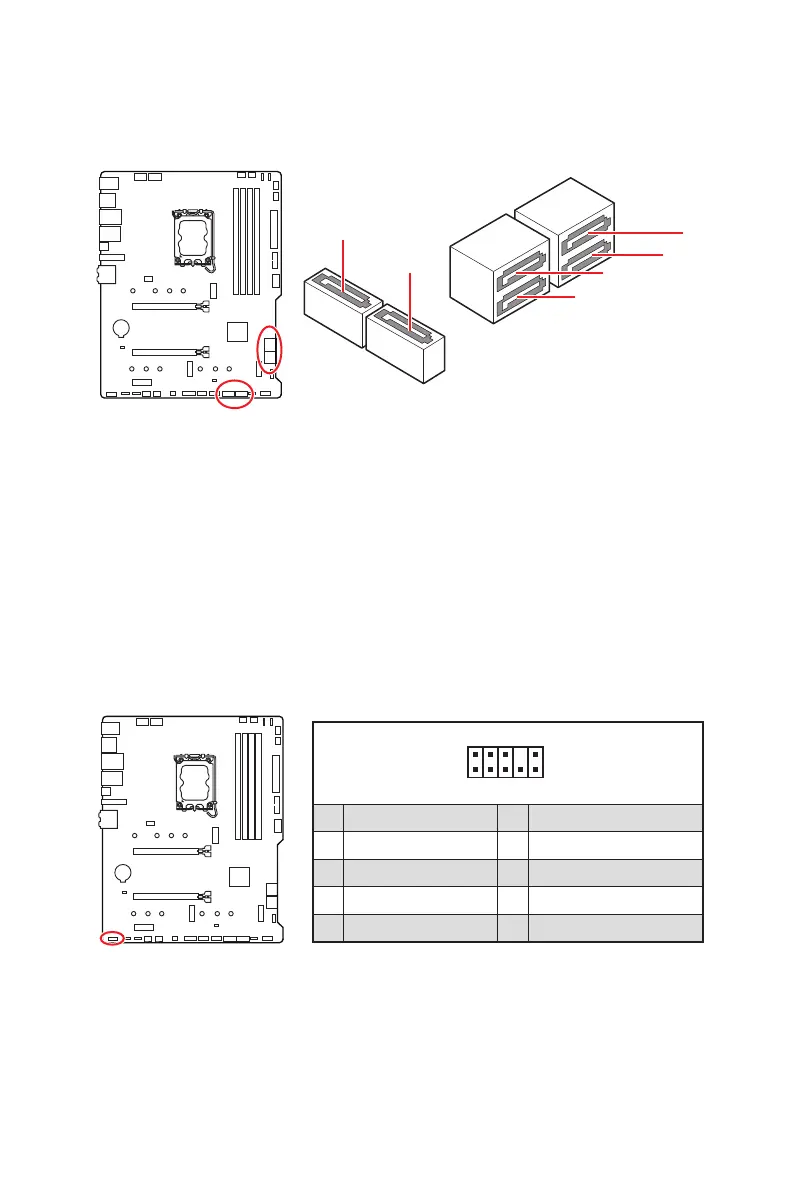

Dieser Anschluss basiert auf der Hochgeschwindigkeitsschnittstelle SATA 6 Gb/s. Pro
Anschluss kann ein SATA Gerät angeschlossen werden.

Wichtig
 
Folge sein.
 
flachen Stecker auf dem Motherboard einstecken.
 Der SATA7 Anschluss wird nicht zur Verfügung stehen, wenn Sie eine M.2 SATA SSD
im M2_3 Steckplatz installieren.

Dieser Anschluss ermöglicht den Anschluss von Audiobuchsen eines Frontpanels.
1
2 10
9
1 MIC L 2 Ground
3 MIC R 4 NC
5 Head Phone R 6 MIC Detection
7 SENSE_SEND 8 No Pin
9 Head Phone L 10 Head Phone Detection
