30
Vue d’ensemble des composants
BAT1
1
1
1
D
+5V
⚠
Attention
Faites attention à bien connecter le bon type de ruban LED. Le connecteur JRGB et le
connecteur JRAINBOW fournissent des tensions différentes. La connexion d’un ruban
LED 5V au connecteur JRGB peut endommager le ruban.
⚠
Important
∙
Le connecteur JRAINBOW supporte jusqu’à des rubans 75 LEDs WS2812B
adressables individuellement (5V/Data/Ground) avec une puissance nominale
maximale de 3A (5V). Dans le cas d’une luminosité de 20%, le connecteur supporte
jusqu’à 200 LED.
∙
Avant d’installer ou de retirer le ruban LED, veillez à toujours éteindre
l’alimentation et à débrancher le câble d’alimentation de la prise électrique.
∙
Veuillez utiliser un logiciel MSI dédié pour contrôler le ruban d’extension LED.

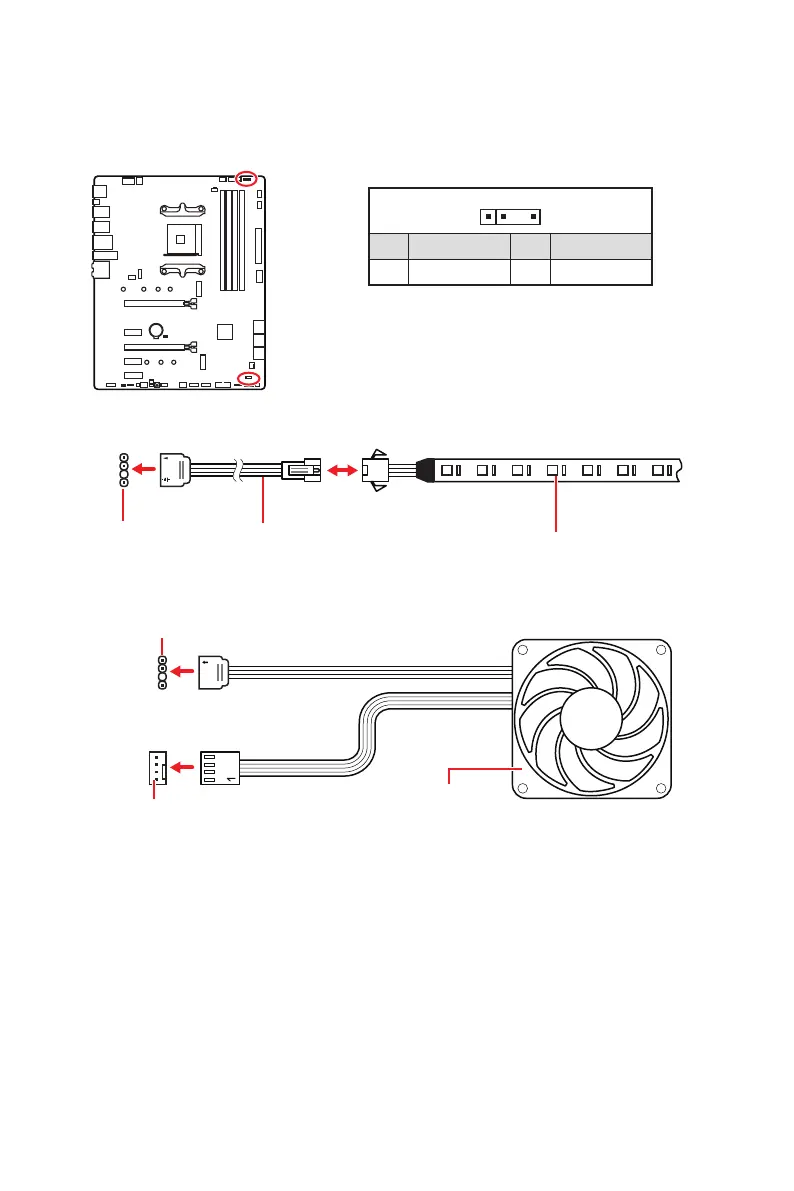

JRAINBOW1~2 : Connecteurs LED RGB adressables
Le connecteur JRAINBOW vous permet de connecter un ruban à LED RGB WS2812B
adressable individuellement 5V.
Connecteur
JRAINBOW
Connecteur JRAINBOW
Connecteur de ventilateur système
Câble d’extension
pour ruban à LED
de type arc-en-ciel
Ruban LED RGB WS2812B
adressable individuellement,
sortie 5V
1
1 +5V 2 Data
3 No Pin 4 Ground
Connexion du ruban LED RGB adressable
Connexion du ventilateur LED RGB adressable
Ventilateur LED RGB adressable
