MSI MPG B550 - Rückseite E;A; LAN Port LED Zustandstabelle; Konfiguration der Audioanschlüsse

11

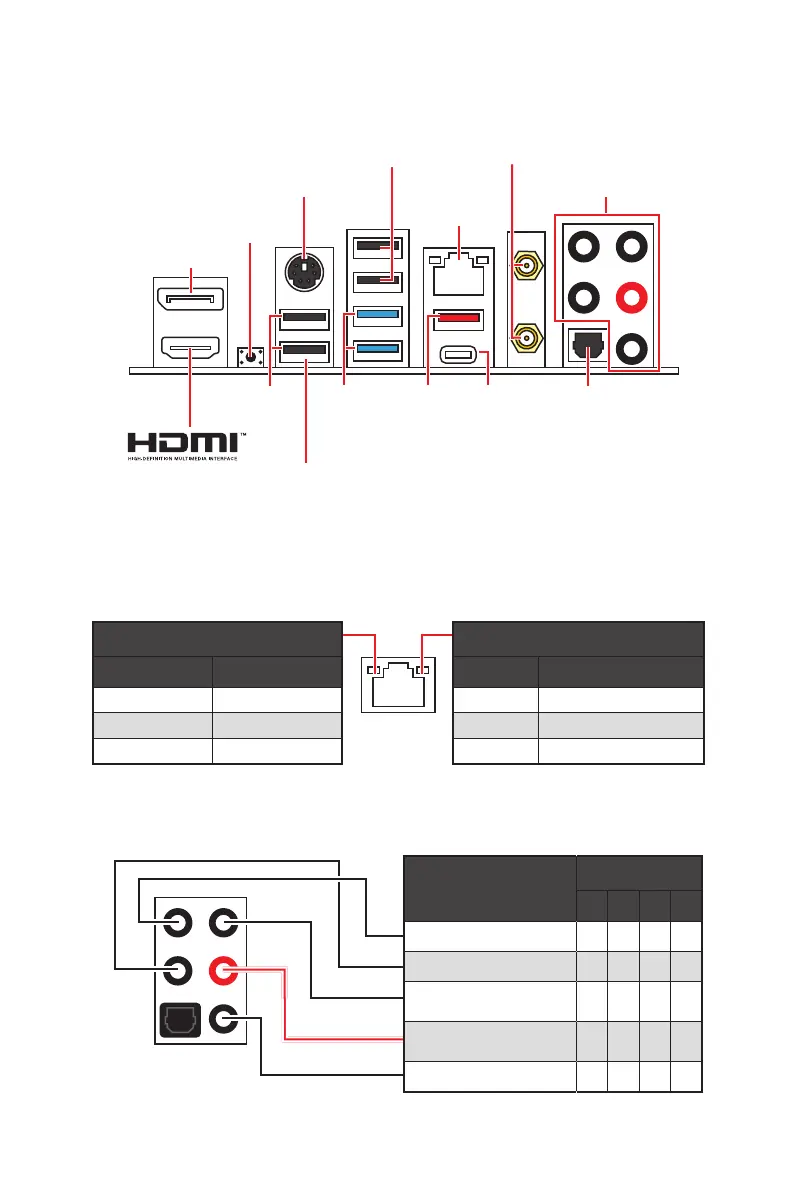

Rückseite E/A
USB 3.2
Gen 1
(5GBit/s)
Typ-A
Flash BIOS
Anschluss
Rückseite E/A
PS/2 Combo-Anschluss
2.5 GBit/s LAN
DisplayPort
USB 2.0
Typ-A
Audioanschlüsse
Optischer S/
PDIF-Ausgang
Wi-Fi Antennen-
anschlüsse
USB 3.2
Gen 2
(10GBit/s)
Typ-C
USB 3.2
Gen 2
(10GBit/s)
Typ-A
Verbindung/ Aktivität LED
Zustand Bezeichnung
Aus Keine Verbindung
Gelb Verbindung
Blinkt Datenaktivität
Geschwindigkeit LED
Zustand 2,5 GBit/s LAN
Aus 10 Mbit/s
Grün 100/ 1000 Mbit/s
Orange 2,5 GBit/s
LAN Port LED Zustandstabelle
∙ Flash BIOS Anschluss/ Taste - Auf der Seite 36 finden Sie eine Anleitung für eine
BIOS-Aktualisierung per Flash BIOS Taste.
Flash BIOS
Taste
Konfiguration der Audioanschlüsse
Audioanschlüsse
Kanal
2 4 6 8
Mitte-/ Subwoofer-Ausgang  
Hinterer Lautsprecher   
Line-In/ Seitliche
Lautsprecher

Line-Out/ Vorderer
Lautsprecher
   
Mic-In
Blank: Leer)
USB 2.0
Typ-A
