MSI MPG B550 User Manual

19

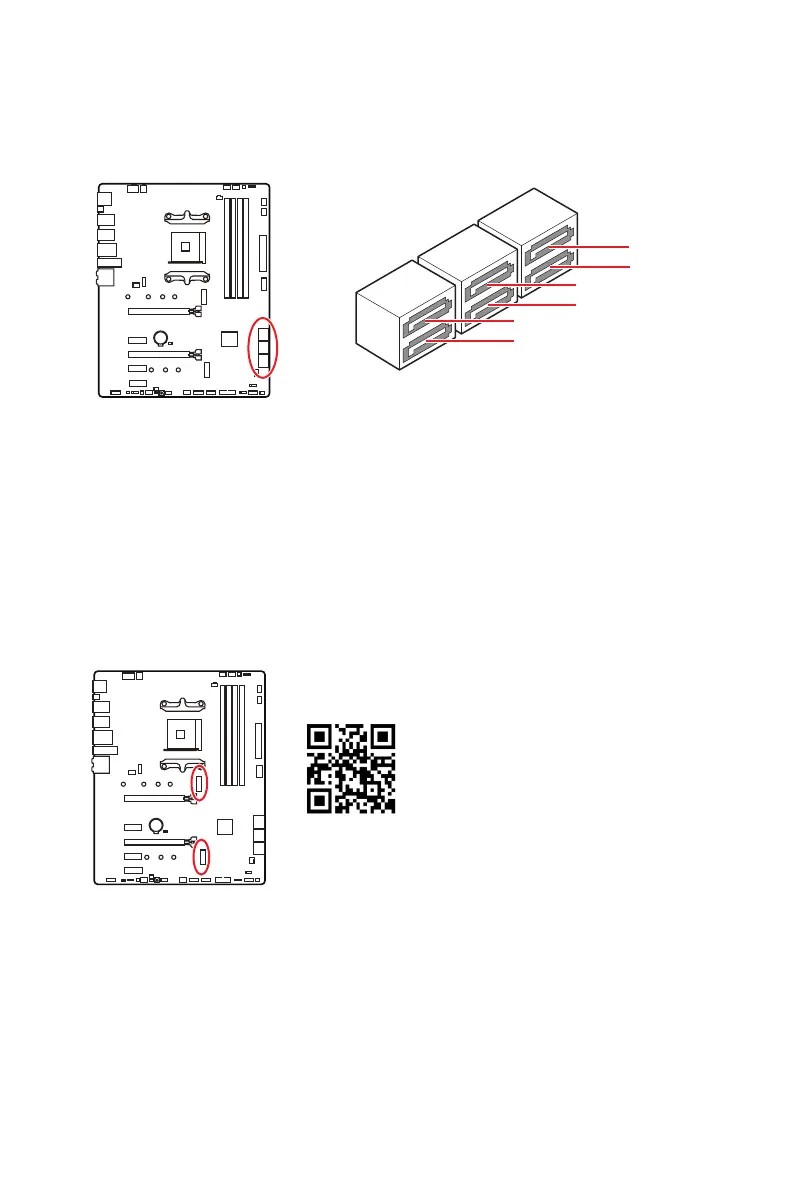

Vue d’ensemble des composants
BAT1
M2_1~2 : Slots M.2 (Touche M)
M2_1
M2_2
SATA1~6 : Connecteurs SATA 6Gb/s
Ces connecteurs utilisent une interface SATA 6Gb/s. Chaque connecteur peut être
relié à un appareil SATA.
⚠
Important
∙ Veuillez ne pas plier les câbles SATA à 90° car cela pourrait entraîner une perte de
données pendant la transmission.
∙ Les câbles SATA disposent de prises identiques sur chaque côté. Néanmoins, il est
recommandé de connecter la prise plate sur la carte mère pour un gain d’espace.
BAT1
SATA5
SATA1
SATA3
SATA6
SATA2
SATA4
Installation du module M.2
1. Desserrez la vis de la plaque M.2 SHIELD FROZR.
2. Retirez la plaque M.2 SHIELD FROZR et retirez le film de protection du pad
thermique.
⚽
Vidéo de démonstration
Référez-vous à la vidéo d’installation du
module M.2.
http://youtu.be/JCTFABytrYA

MSI MPG B550 Specifications

General

Form Factor	ATX
Chipset	AMD B550
Max Memory	128GB
Memory Type	DDR4
M.2 Slots	2
SATA Ports	6
Socket	AM4
Memory Slots	4
Memory Speed	4400MHz (OC)
Network	2.5G LAN
Wi-Fi	Wi-Fi 6 (802.11ax)
Bluetooth	Bluetooth 5.1
RGB Support	Mystic Light
