MSI MPG B760I EDGE WIFI DDR4

34

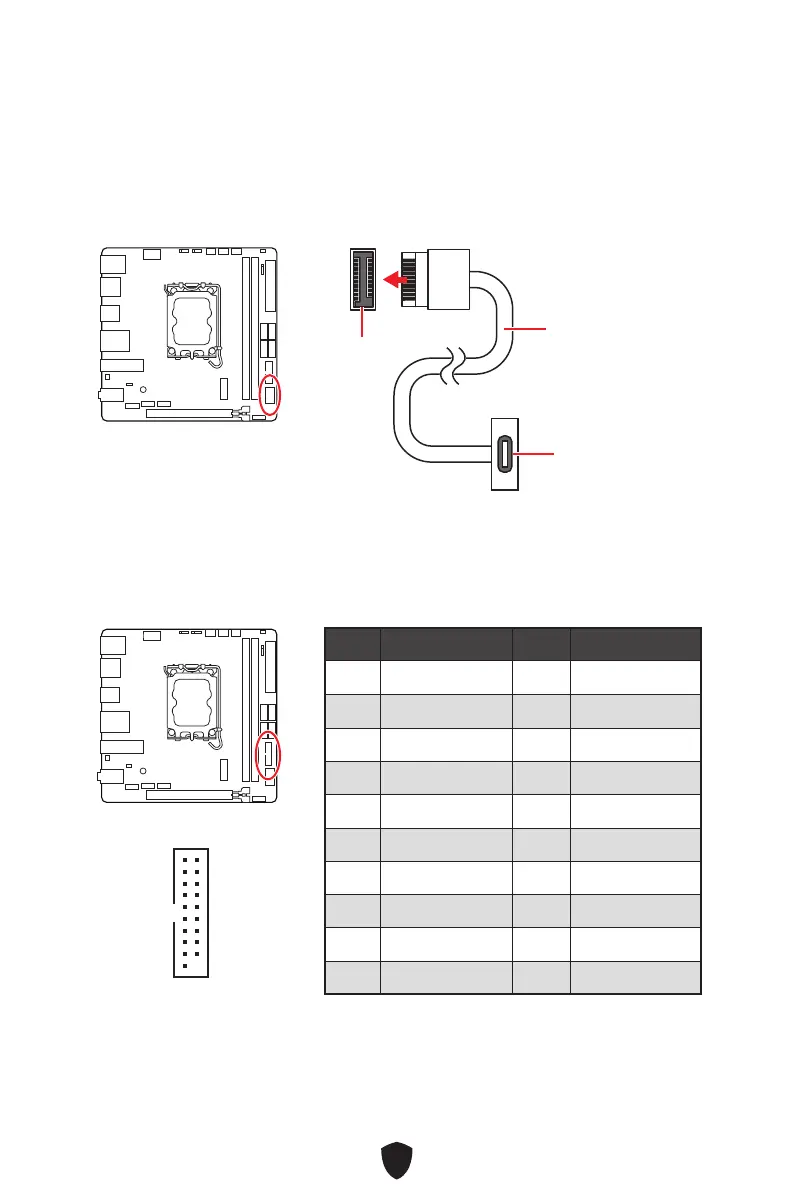

JUSB2 : Connecteur USB 3.2 Gen 1
Ce connecteur vous permet de relier un port USB 3.2 Gen 1 5 Gb/s sur le panneau
avant.

Important
Notez que les câbles d’alimentation et de terre doivent être branchés correctement
afin d’éviter d’endommager la carte.
JUSB3 : Connecteur USB 3.2 Gen 2 10 Gb/s Type-C du
panneau avant
Ce connecteur vous permet de relier un connecteur USB Type-C sur le panneau
avant. Pour plus de sécurité, ce connecteur a été conçu pour offrir une excellente
robustesse. Quand vous connectez le câble, assurez-vous de le brancher dans le bon
sens.
JUSB3
Câble USB Type-C
Port USB Type-C
sur le panneau
avant
Broche Nom de signal Broche Nom de signal
1 Power 2 USB3_RX_DN
3 USB3_RX_DP 4 Ground
5 USB3_TX_C_DN 6 USB3_TX_C_DP
7 Ground 8 USB2.0-
9 USB2.0+ 10 Ground
11 USB2.0+ 12 USB2.0-
13 Ground 14 USB3_TX_C_DP
15 USB3_TX_C_DN 16 Ground
17 USB3_RX_DP 18 USB3_RX_DN
19 Power 20 No Pin
1
10 11
20
