MSI MPG Z590M User Manual

23
Vue d’ensemble des composants

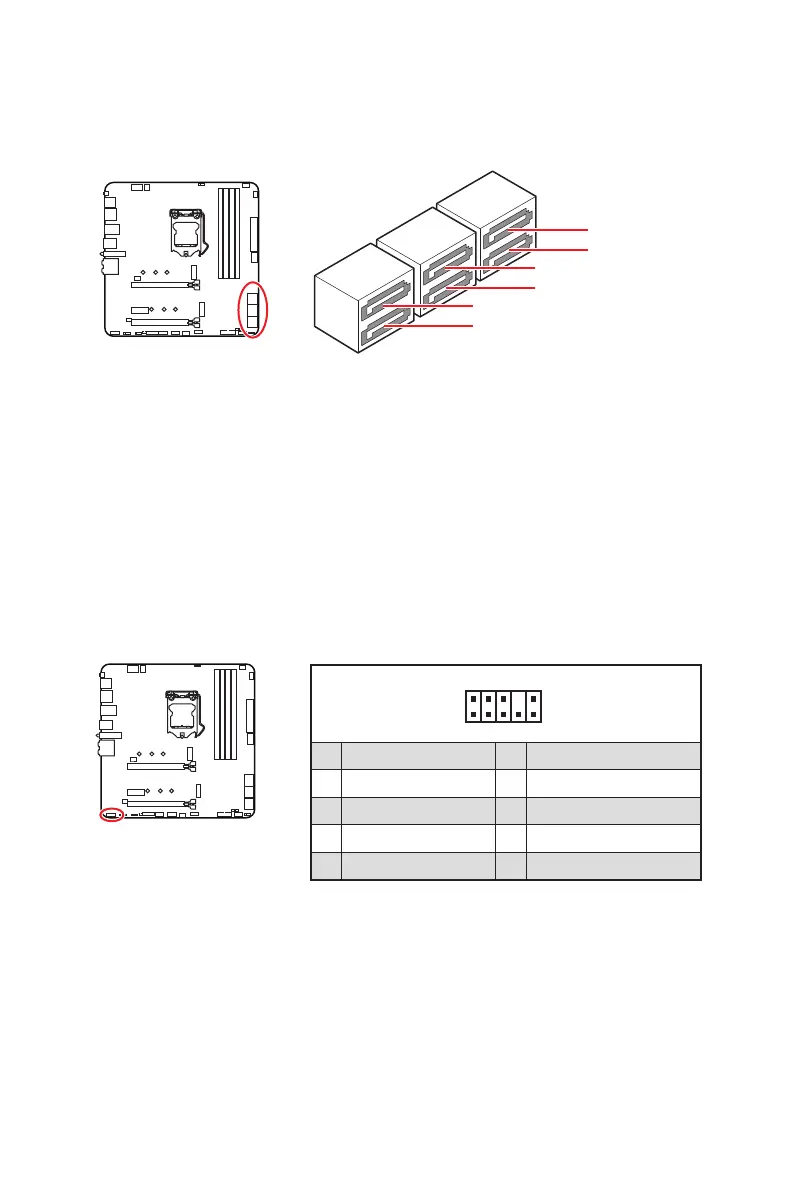

SATA1~6 : Connecteurs SATA 6 Gb/s
Ces connecteurs utilisent une interface SATA 6 Gb/s. Chaque connecteur peut être
relié à un appareil SATA.
⚠
Important
∙ Veuillez ne pas plier les câbles SATA à 90° car cela pourrait entraîner une perte de
données pendant la transmission.
∙ Les câbles SATA disposent de prises identiques sur chaque côté. Néanmoins, il est
recommandé de connecter la prise plate sur la carte mère pour un gain d’espace.
∙ Le connecteur SATA2 est indisponible lorsqu’un SSD M.2 SATA est installé dans le
slot M2_2.
JAUD1 : Connecteur audio avant
Ce connecteur se lie aux jacks audio du panneau avant.
SATA1
SATA3
SATA5
SATA2
SATA4
SATA6
1
2 10
9
1 MIC L 2 Ground
3 MIC R 4 NC
5 Head Phone R 6 MIC Detection
7 SENSE_SEND 8 No Pin
9 Head Phone L 10 Head Phone Detection
