Vue d’ensemble des composants

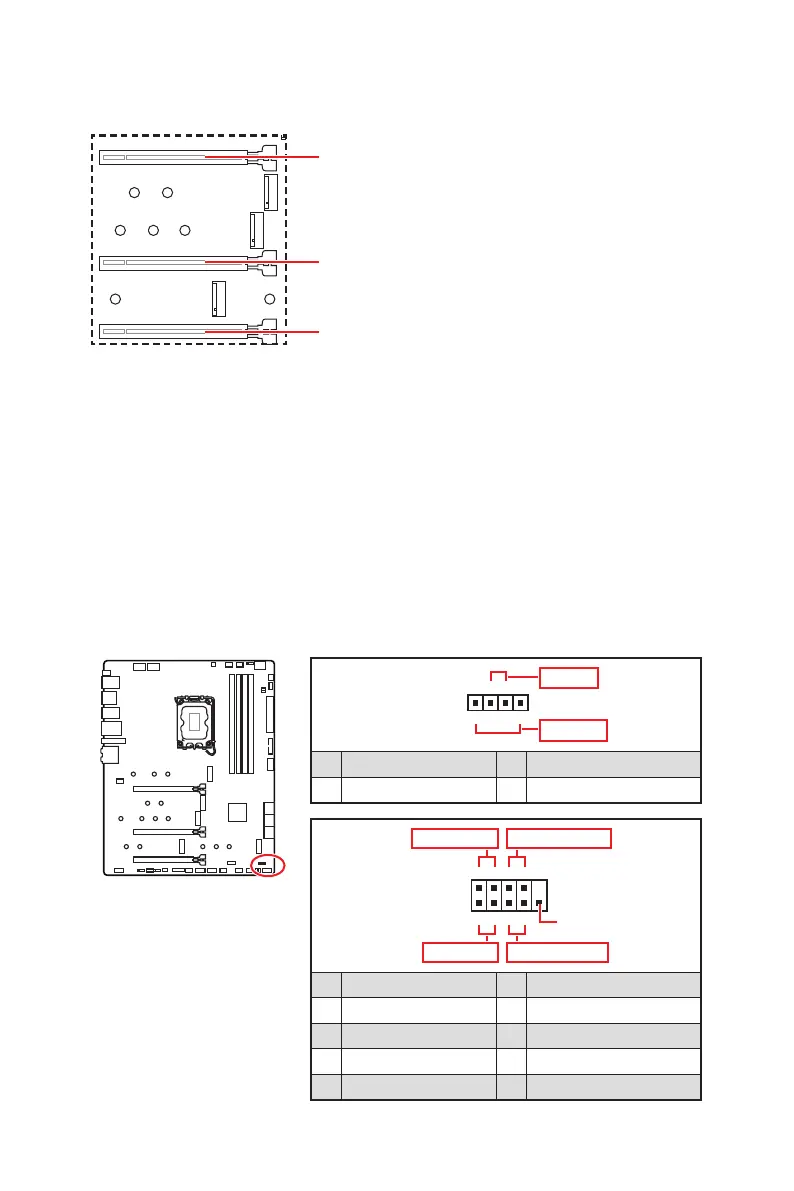

PCI_E1~3 : Slots d’extension PCIe
PCI_E1 : PCIe 5.0 x16 (depuis CPU)
PCI_E2 : PCIe 5.0 x8 (depuis CPU)
PCI_E3 : PCIe 3.0 x4 (depuis chipset Z690)
Important
Si vous installez une carte graphique lourde, il vous faut utiliser un outil comme la
barre de support MSI pour supporter son poids et pour éviter la déformation du slot.
Si vous choisissez d’installer une seule carte d’extension PCIe x16, nous vous
recommandons d’utiliser le slot PCI_E1 pour profiter de performances optimales.
Veillez à toujours mettre l’ordinateur hors tension et à débrancher le cordon
documentation des cartes pour vérifier si un composant ou un logiciel doit être
modifié.
JFP1, JFP2 : Connecteurs de panneau avant
Ces connecteurs se lient aux interrupteurs et indicateurs LED du panneau avant.
1
2 10
9
+
+
+
+
Power LED
HDD LED Reset Switch
Reserved
Power Switch
JFP1
1 HDD LED + 2 Power LED +
3 4
5 Reset Switch 6 Power Switch
7 Reset Switch 8 Power Switch
9 Reserved 10 No Pin
1
JFP2
+
+
Speaker
Buzzer
1 2 Buzzer +
3 4 Speaker +
To Next Page
