MSI MPG Z690 CARBON WIFI

23
Vue d’ensemble des composants
30º30º

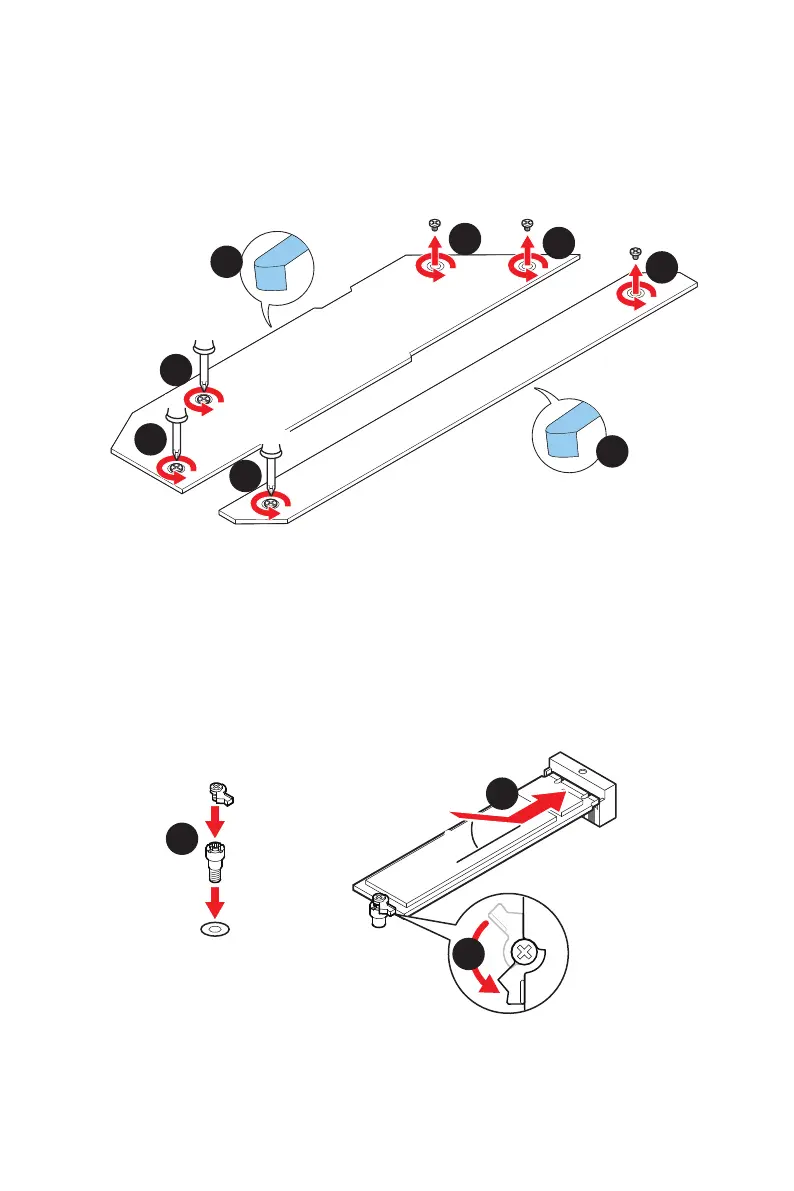

Installation des slots M2_2 ~5
1. Desserrez les vis de la plaque M.2 SHIELD FROZR.
2. Retirez la plaque M.2 SHIELD FROZR et retirez le film de protection du pad
thermique.
2
2
1
1
1
1
1
1
M2_2
M2_3
M2_5
M2_4
3. Si aucun clip EZ M.2 n’est installé, veuillez installer le kit de clips EZ M.2 fourni
dans le slot M.2 selon la longueur du SSD.
4. Insérez votre SSD M.2 dans le slot M.2 à un angle de 30 degrés.
5. Faites pivoter le clip EZ M.2 pour fixer le SSD M.2.
5
4
3
