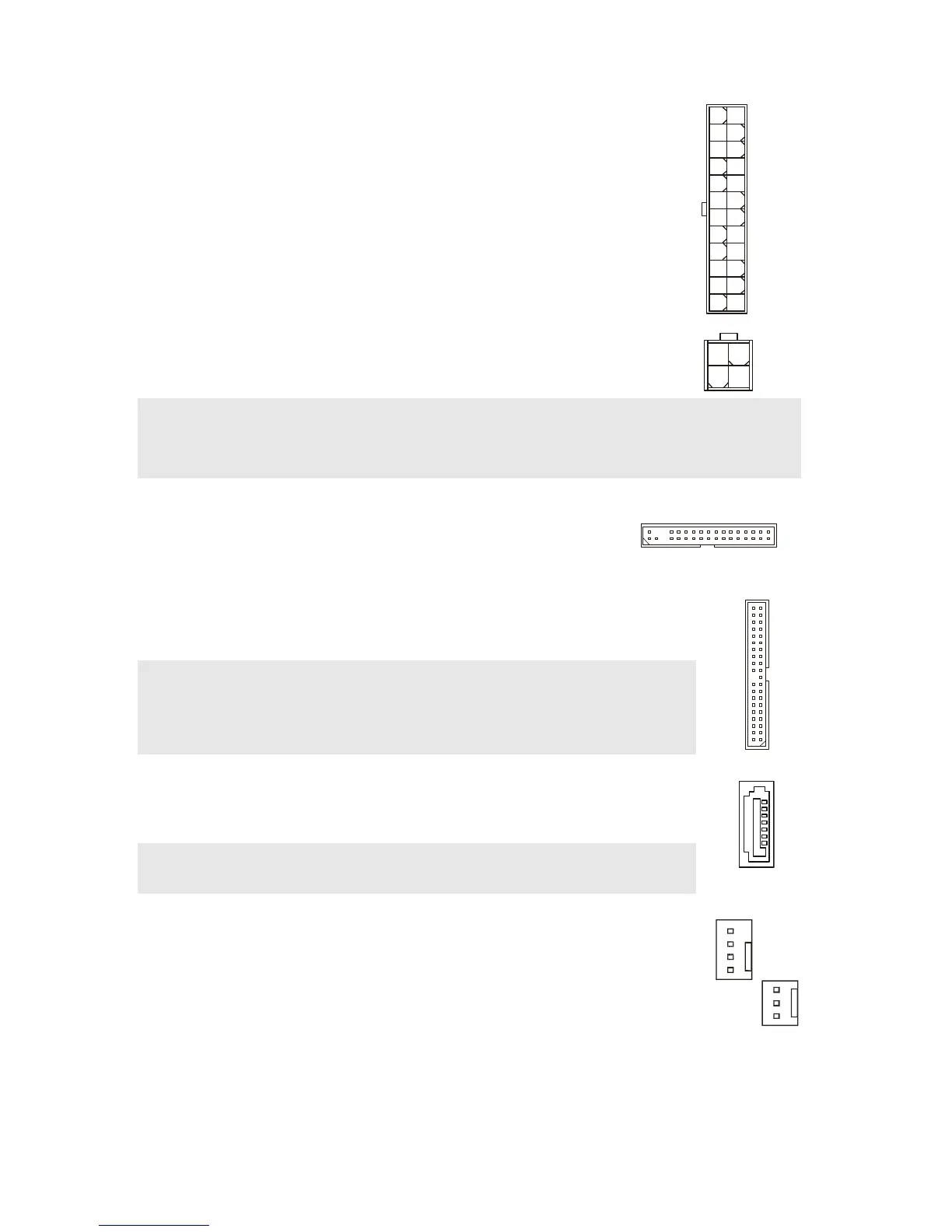

ATX 24-针电源接口: ATX1
此接口可连接一个 ATX 24 针电源适配器。在与 ATX 24-针电源适配
器相连时，请 务必确认电源适配器接头安装方向正确，针脚对应顺序
也准确无误。将电源接头插入，并使其与主板电源接口稳固连接。
若您喜欢，可以使用 20-针 ATX 电源适配器，如果您要使用 20-针 ATX
电源适配器，请沿 pin 1 & pin 13 插上电源适配器 (参照右边图片).
PS-ON#
GND
+3.3V
-12V
+3.3V
+3.3V
+3.3V
+5V
+5V
+5V
+5V
+5V
Res
GND
GND
GND
GND
5VSB
+12V
+12V
ATX 12V 电源接口: PWRCONN1
此 12V 电源接口用于为 CPU 供电。
GND
注意:
确认所有接口已正确地连接到 ATX 电源适配器上，以确认主板提供稳定的工作电流。
为了系统稳定，强烈建议您使用 350W（或更大）功率电源适配器。
软驱接口: FDD1
接口支持 360KB, 720KB, 1.2MB, 1.44MB 或 2.88MB
软驱.
IDE 接口: IDE1
接口支持 IDE 硬盘设备，光驱设备和其他 IDE 设备。
注意:
如果您在同一条硬盘线上连接二个 IDE 设备，您必须通过跳线设置配置此硬
盘为 cable select 模式或分开设置为主/从模式。参见硬盘厂商提供的硬盘文
档关于跳线设定方面的介绍。
串行 ATA 接口: SATA1/2/3/4
此接口是一高速串行 ATA 界面端口。每个接口可连接一台串行 ATA 设备。
注意:
请勿将串行 ATA 数据线对折成 90 度，这样会造成在传输过程中的数据丢失。
风扇电源接口: CPUFAN1, SYSFAN1 &
SYSFAN2
风扇电源接口支持+12V 系统散热风扇。当您将接线连接到风扇接头时，请
注意红色线为正极，必须接到+12V，而黑色线是接地，必须接到 GND。如
果您的主板有系统硬件监控芯片，您必须使用一个特别设计的支持速度侦测
的风扇方可使用此功能。
