59

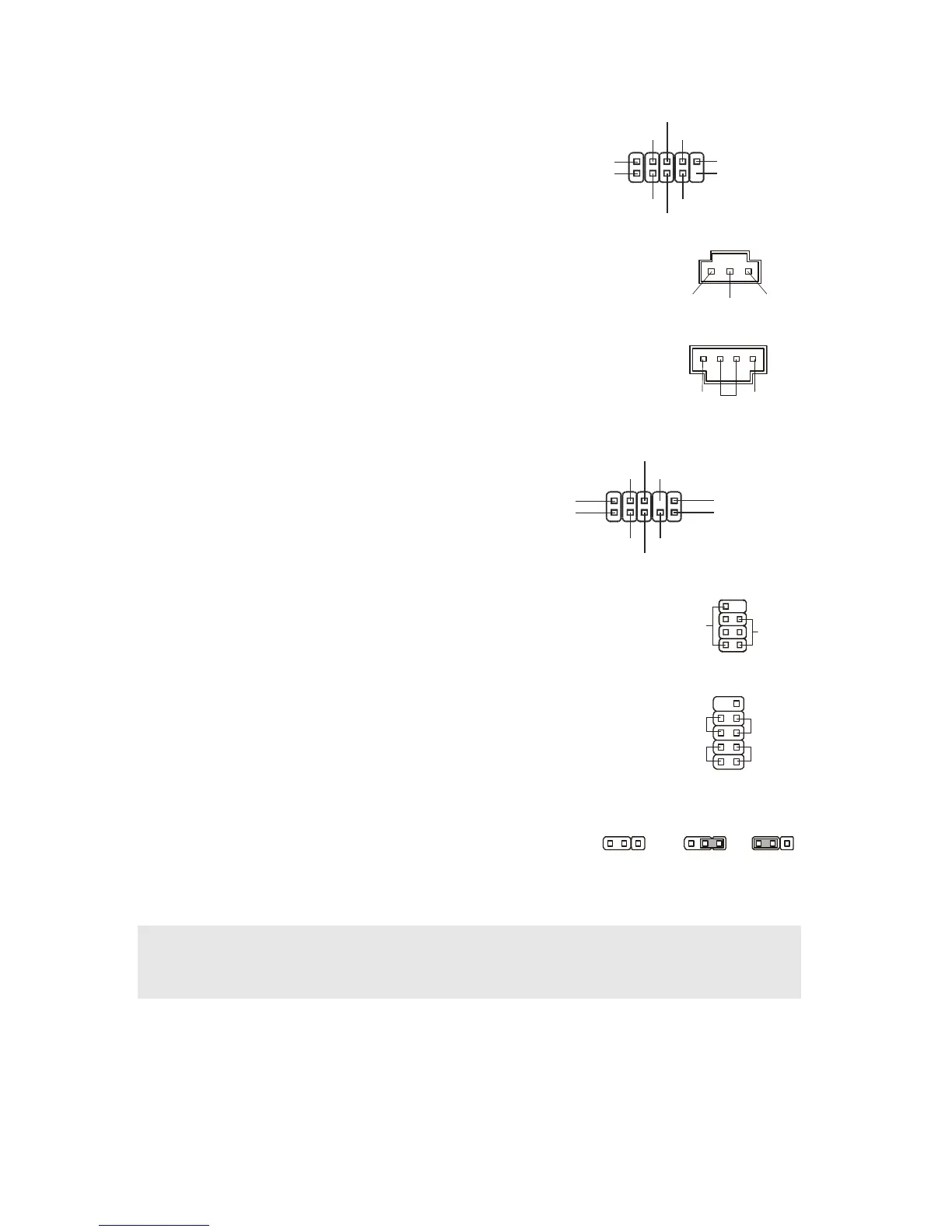

前置 USB 接口: JUSB1/ JUSB2
此接口和 Intel
®
I/O 连接规格兼容，可以连接高速 USB
界面周边，例如 USB HDD, 数码相机, MP3 播放器, 打
印机, 调制解调器等。
N.C.(10)
(2)VCC
USB1-
USB1+
GND
(1)VCC
USB0-
USB0+
GND
Key,no pin(9)
S/PDIF-Out 接口: JSPD1
此接口用于连接 S/PDIF (Sony & Philips 数字传输格式) 面板，用于
HDMI 显卡数字音频传输。
GND
VCC
SPDIF
CD-In 接口: CD_IN1
此接口提供外部音频输入。
GND
L R
前置面板音频接口: JAUD1
您可以在前置面板接口上连接一个音频接口，此
接口是和 Intel
®
的 I/O 面板连接规格兼容的.
(2)GND
VCC5
MIC2_JD
NC
(1)MIC_L
Line-out_R
Line-out_L(9)
Line_JD(10)
(2)GND
MIC_R
Front to Sense
JFP2
Power
LED
Speaker
2
8
1
7
前置面板接口: JFP1, JFP2
此接口用于电子连接前置面板开关和 LED。JFP1 是和
Intel
®
I/O 前置面板连接规格相兼容的。
JFP1
HDD
LED
Reset
Switch
Power
Switch
Power
LED
1
9
10
2
+
+
+
-
-
-
清除 CMOS 跳线: JBAT1
主板上建有一个 CMOS RAM，其中保存的系统配置数据需要
通过一枚外置电池来维持。CMOS RAM 是在每次启动计算机
的时候来引导操作系统的。如果您想清除保存在 CMOS RAM
中的系统配置信息，可使用跳线清除数据。
Keep Data
Clear Data
2
2
2
1
1
1
3
3
3
注意:
您可以在系统关闭时通过短接 2-3 针脚清除 CMOS，然后返回到 1-2 针短接的状态。请避
免在系统开机时清除 CMOS，这样可以避免对主板造成损害。
PCI (周边设备连接) Express 插槽
PCI Express 插槽支持 PCI Express 界面扩展卡。
