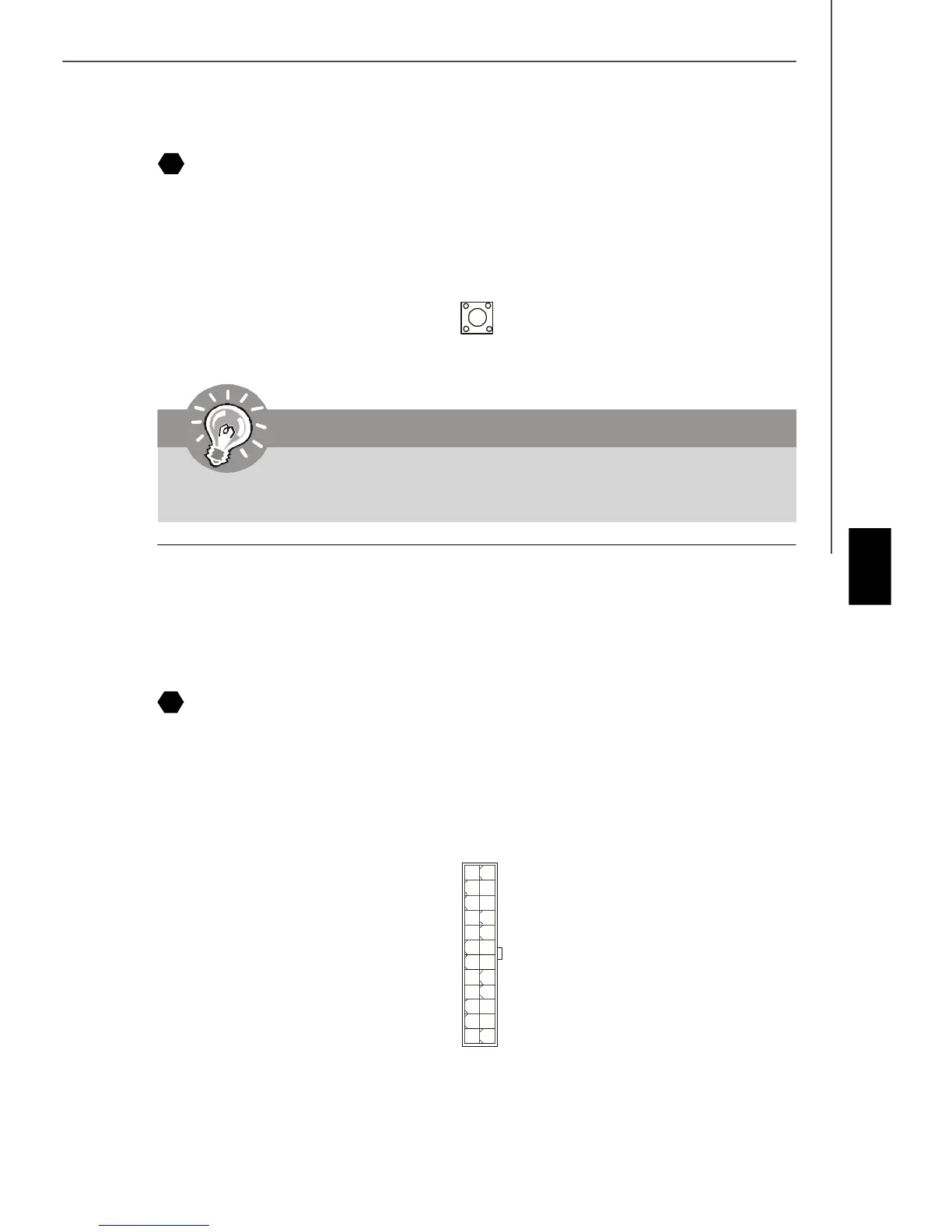

24-контактный разъем питания ATX
Этот разъем позволяет подключить 24-контактный источник питания ATX. Для
подключения источника убедитесь, что его разъем правильно ориентирован, затем
острожно вставьте его в ответную часть. Вы также можете использовать 20
контактный АТХ блок питания.
Кнопка очистки CMOS
Данные о конфигурации системы хранятся во встроенной памяти CMOS, которая
питается от специальной батарейки. Эти данные используются при загрузке
операционной системы. Если требуется очистить CMOS память и стереть данные
о конфигурации системы, нажмите эту кнопку.
Подключение источника питания
Перед подключением разъема питания, во избежание повреждений обязательно
убедитесь, что все компоненты установлены правильно. Все разъемы питания
должны быть подключены к блоку питания ATX для обеспечения стабильной
работы системной платы.
22
1
1224
13
+3.3V
+3.3V
GND
+5V
GND
+5V
GND
PWR OK
5VSB
+12V
+12V
+3.3V
GND
+5V
+5V
+5V
NC
GND
GND
GND
PS-ON#
GND
-12V
+3.3V
21
Внимание
Перед очисткой данных CMOS убедитесь в том, что питание системы
выключено.
