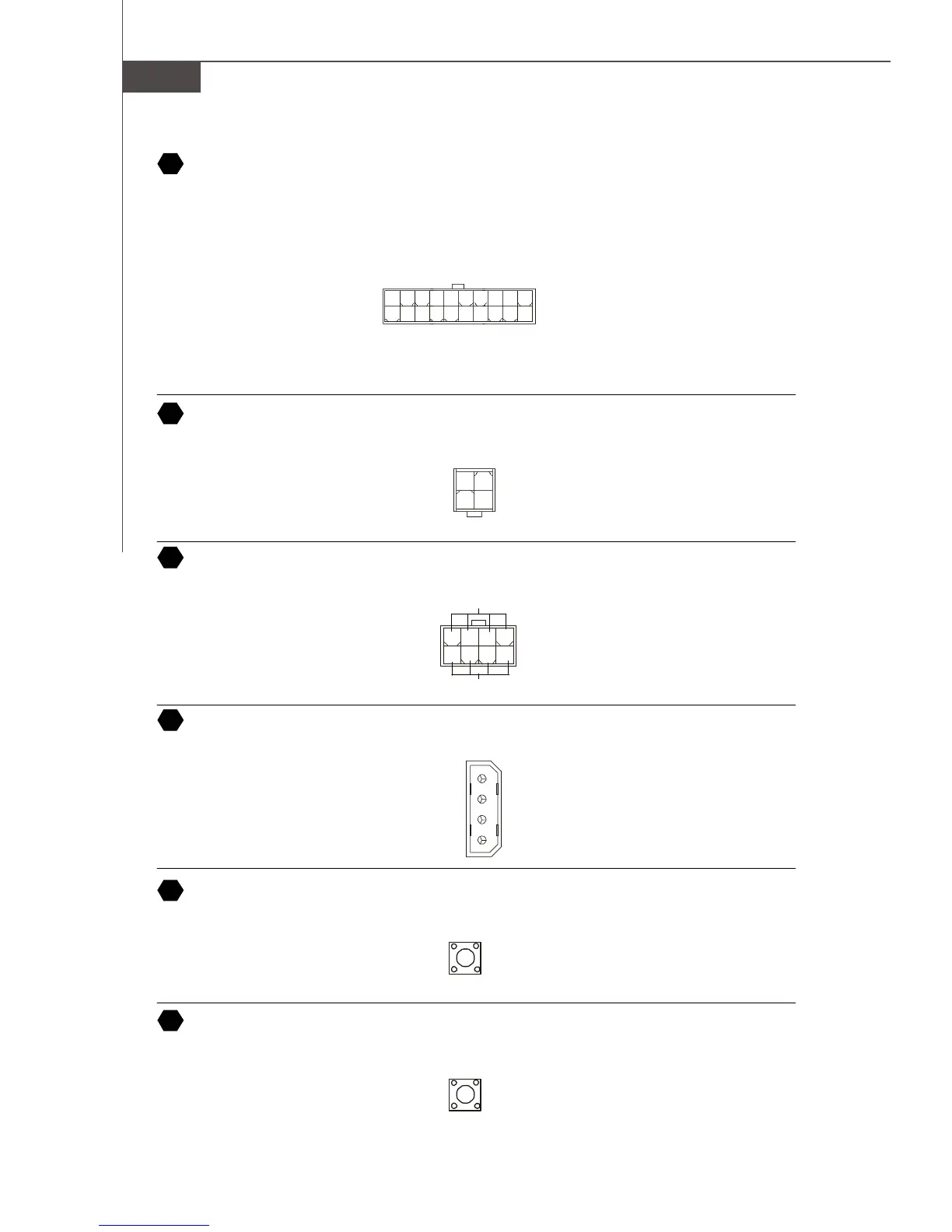

La Carte mère MS-7353
Connecteur Alimentation ATX 12V (2x2-Pin)
Ces connecteurs de puissance 12V sont utilisés pour fournir de la puissance au CPU.
Connecteur Alimentation ATX 12V(2x4-Pin)
Le connecteur d’alimentation 12V est utilisé pour alimenter le CPU.
Connecteur Alimentation ATX 12V (1x4-Pin)
Ce connecteur de puissance 12V est utilisé pour fournir de l’énergie à la carte mère.
1
34
2
GND
12V
GND
12V
4
2
1
3
5V
GND
GND
12V
Connecteur Alimentation ATX 20-Pin
Ce connecteur vous permet de relier à l’alimentation offerte ATX 20-pin .Pour relier
cette alimentation, assurez-vous que la prise d’alimentation d’énergie est insérée dans
l’orifice approprié et que les pins sont alignés. Abaissez alors l’alimentation d’énergie.
23
24
25
26
1
10
20
11
3.3V 3.3V
GND
5V
GND
5V
GND
PWR OK
5VSB
12V 5V
5V
-5V GND
GND GND PS-ON GND
-12V 3.3V
8
4
1
5
GND
+12V
Bouton d’alimentation
Ce bouton d’alimentation sert à allumer ou éteindre votre système. Poussez ce bouton
pour allumer ou éteindre votre système.
27
Bouton de réinitialisation
Ce bouton de réinitialisation sert à réinitialiser votre système. Poussez ce bouton pour
réinitialiser votre système.
28
