MS-7353 Mainboard

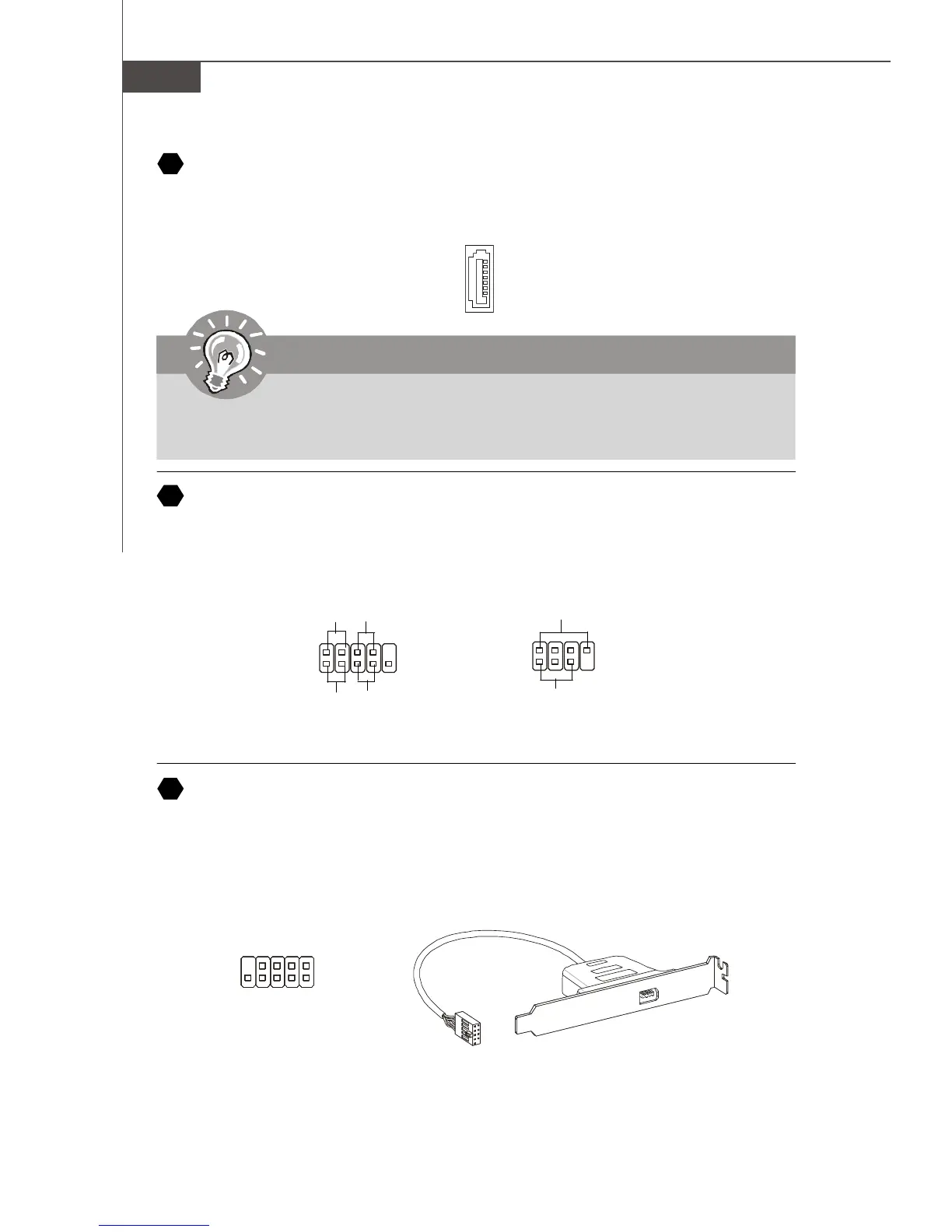

Коннекторы передней панели
Оба эти коннектора используются для подключения кнопок и индикаторов,
расположенных на передней панели корпуса. Коннектор JFP1 соответствует
руководству Intel
®
Front Panel I/O design.
JFP1
JFP2
Коннектор IEEE1394 (Зеленый)
Этот коннектор позволяет подключить порты IEEE 1394 на выносной планке
IEEE1394.
8
9
Разъем Serial ATA
Разъем - это высокоскоростной порт интерфейса Serial ATA. Любой разъем Serial
ATA может соединяться с одним устройством Serial ATA.
7
Внимание
Избегайте, пожалуйста, резких изгибов кабеля Serial ATA. В противном
случае могут возникнуть потери данных при передаче.
Подключить
к коннектору IEEE1394
(Опция)
1
2
9
10
Key(no pin)
Cablepower TPB+
Ground
TPA+
Ground
TPB-
Cable power
Ground
TPA-
1
2
9
10
HDD
LED
“Сброс”
Кнокпа
питания
LED
питания
Кнопка
8
ED питания
Динамик
1
2
7
