Fr-16
Carte mère MS-7522
Connecteurs

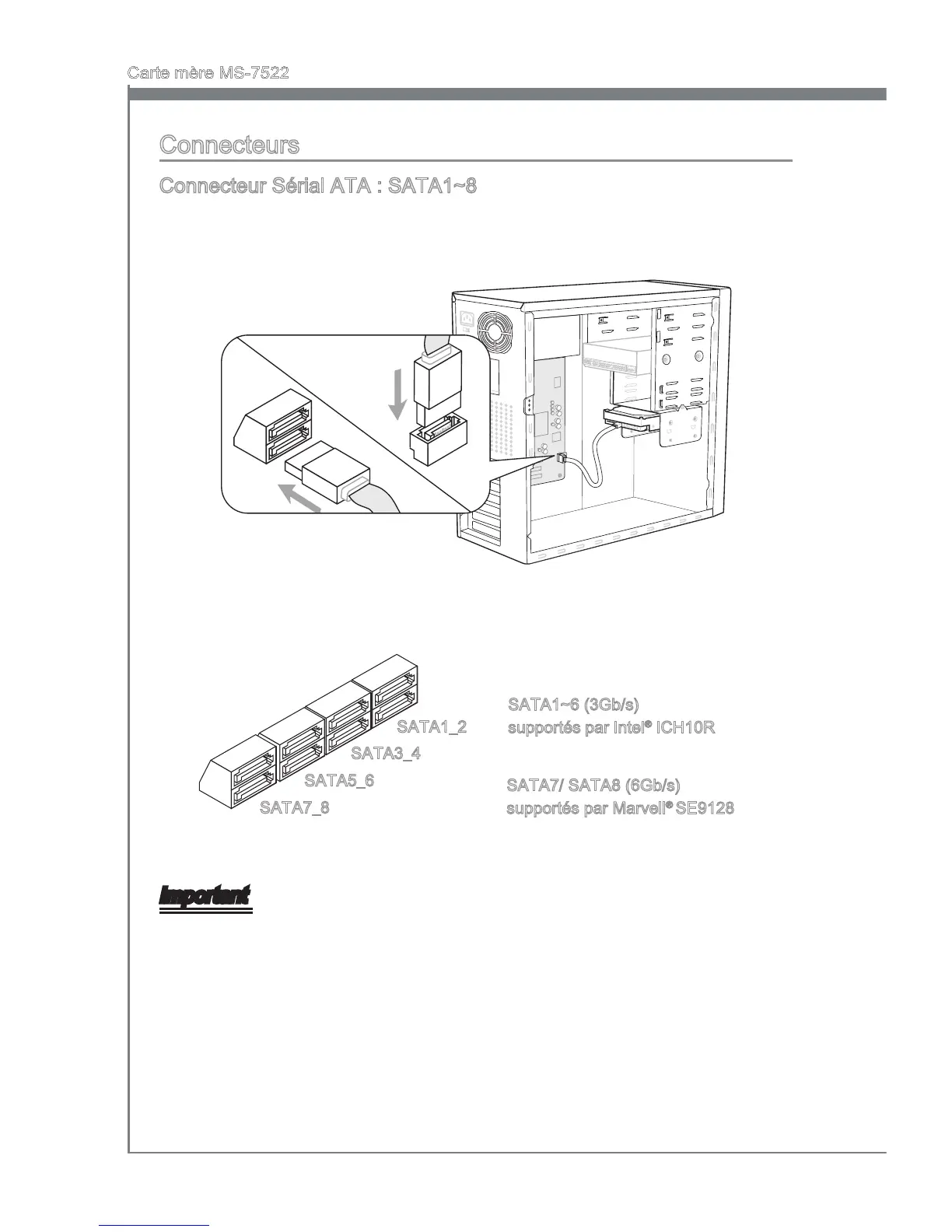

Connecteur Sérial ATA : SATA1~8
Ce connecteur est un port d’interface de série ATA haut débit. Chaque connecteur peut
être relié à un appareil de série ATA.
* Le schéma de carte mère dans la 󰘰gure n’est qu’à titre de référence.
SATA5_6
SATA3_4
SATA1_2
SATA1~6 (3Gb/s)
supportés par Intel
®
ICH10R
SATA7/ SATA8 (6Gb/s)
supportés par Marvell
®
SE9128
SATA7_8
Important
Veuillez ne pas plier le câble de série ATA à 90°. Autrement des pertes de données
pourraient se produire pendant la transmission .
