MS-7596 主機板 ▍
電源供應器

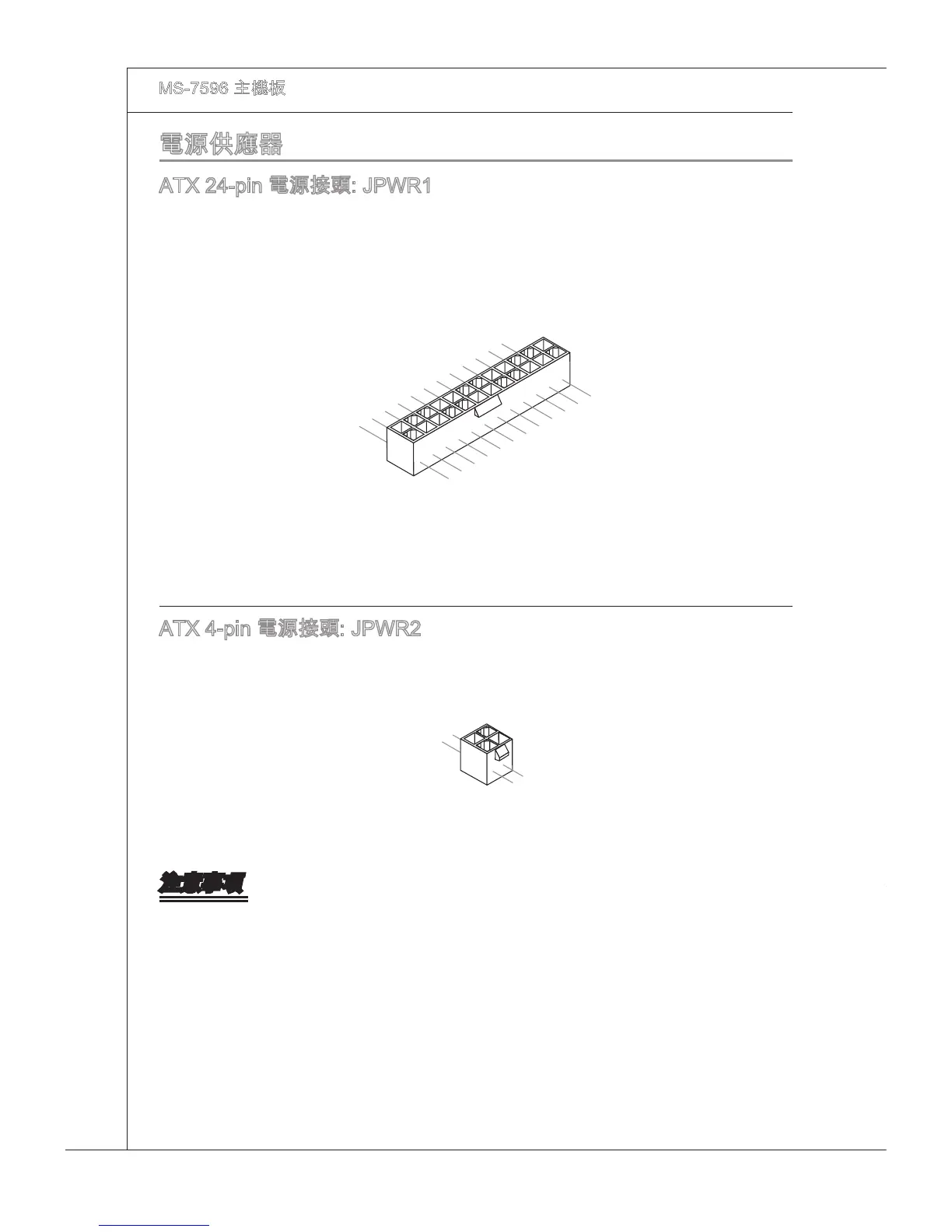

ATX 24-pn 電源接頭: JPWR1
本接頭用來接 ATX 24-pn 電源供應器。連接該電源時，請確認電源接頭插入的方向正
確且對準腳位，再將電源接頭緊密地壓入接頭內。
您亦可使用 ATX 20-pn 電源，安裝該電源時，請確認電源插頭插入腳位對準 pn1 及
pn13 。
13.+3.3
V
1.+3.3
V
14.-12V
2.+3.3
V
15.Ground
3
.Ground
16.PS-ON
#
4.+5
V
17.Ground
5
.Ground
18.Ground
6.+5
V
19.Ground
7
.Ground
22.+5
V
10.+12V
20.Res
8.PW
R O
K
23.+5
V
11
.+12V
21.+5
V
9.5VSB
24.Ground
12.+3.3
V
ATX 4-pn 電源接頭: JPWR2
本電源接頭是供 CPU 使用。
4.+12V
2
.Ground
3.+12V
1
.Ground
注意事項
確認所有接頭均接到所屬的 ATX 電源供應器，以確保主機板穩定運作。
建議使用 350 瓦或以上電源，有助系統穩定性。
•
•
