MS-7596 主機板 ▍

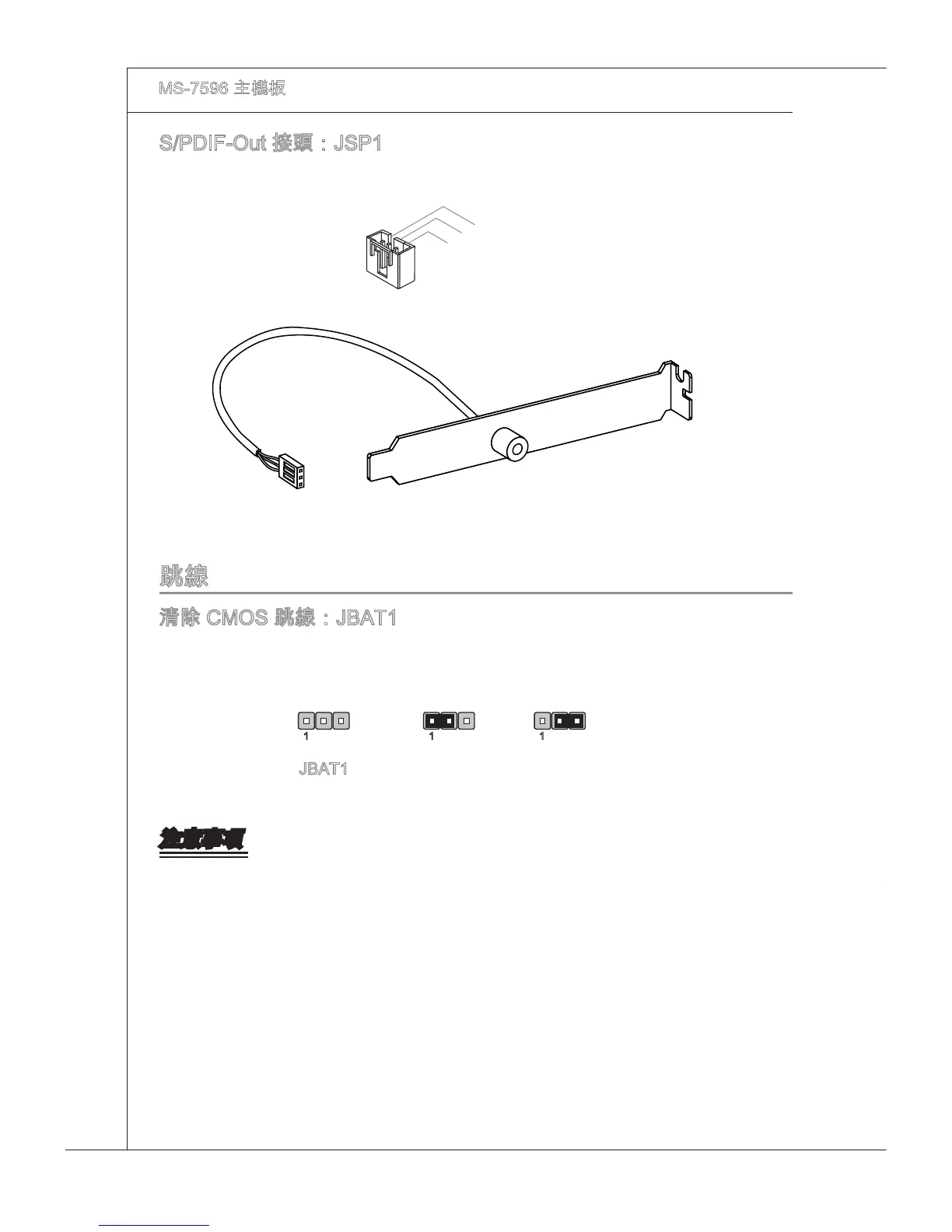

S/PDIF-Out 接頭：JSP1
本接頭可接到 S/PDIF (Sony & Phlps0 Dgtal Interconnect Format) 介面，來傳輸數位
音效。
跳線
清除 CMOS 跳線：JBAT1
主機板上有一個 CMOS RAM，是利用外接電池來保存系統的設定。CMOS RAM 可讓
系統在每次開機時，自動啟動作業系統。若要清除系統設定，請使用本跳線。
注意事項
系統關閉時，請將 2-3 腳位短路以清除 CMOS 資料，然後回到 1-2 腳位短路的狀態。切
記勿在系統開機的狀態下進行 CMOS 資料清除，以免主機板受損。
S/PDIF 擋板 (選配)
1
.
V
C
C
2
.
S
P
D
I
F
3
.
G
r
o
u
n
d
JBAT1 保留資料 清除資料
1 11
