Jp-9
日本語

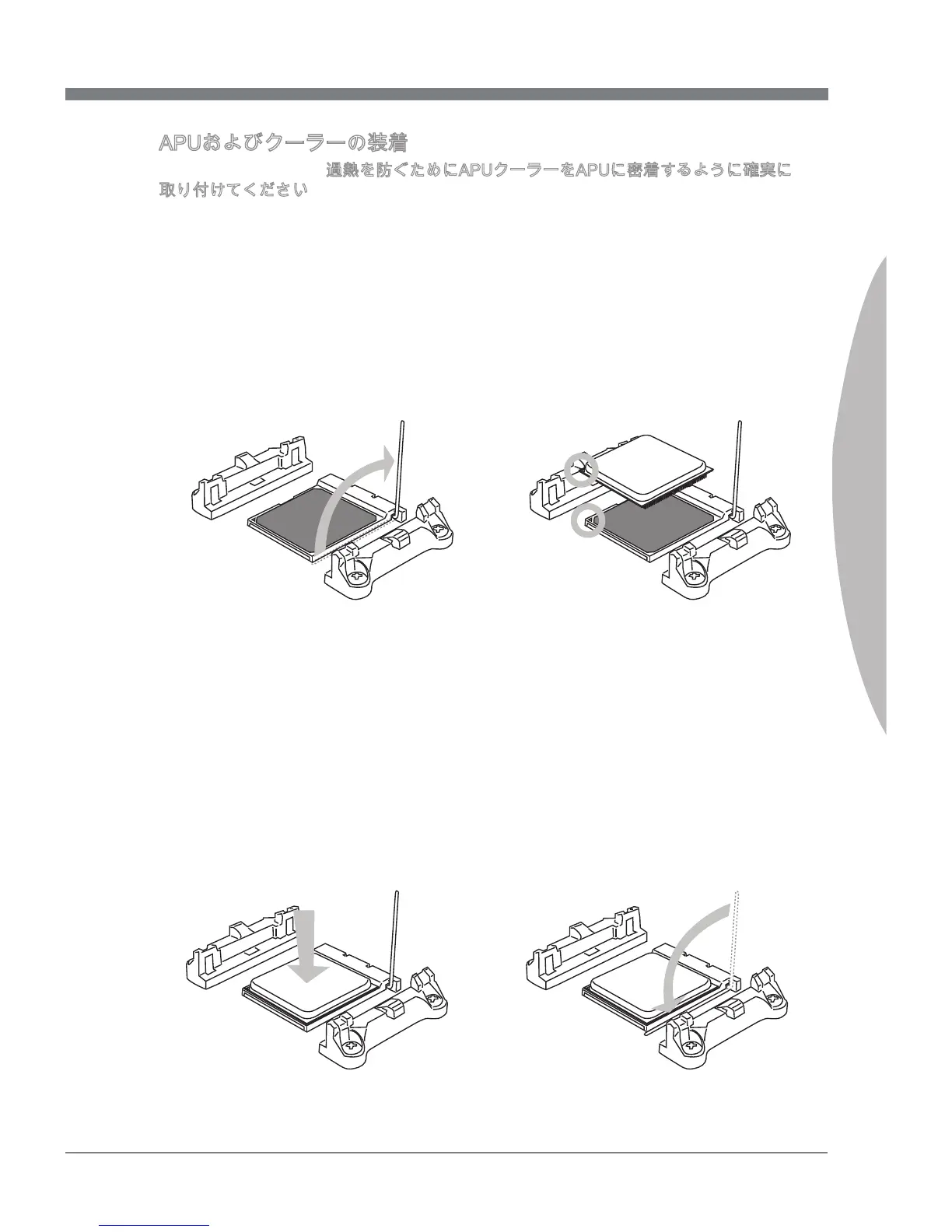

APUおよびクーラーの装着
APUを取り付ける際、過熱を防ぐためにAPUクーラーをAPUに密着するように確実に
取り付けてください。また、APUクーラーを装着する場合には必要に応じて適切な量
のシリコングリスを塗布してください。
下記の手順に従って正しくAPUとAPUクーラーを装着してください。装着方法を誤る
と最悪の場合はAPUやマザーボードなどの破損を招きます。
レバーをソケットから横方向に引っ
張ってください。そのままレバーを
持ち上げるようにしてソケットとの
角度が90になるまで開きます。
1.
APU上の金色の三角印(取り付け目
印)と、ソケット上の三角印を合わ
せてAPUをセットします。
2.
APUが正しく装着された状態では、
ピンがソケットにぴったりと差し込
まれています。横から見てピンが浮
いているような状態であれば、向き
を確認して取り付けをやり直して
ください。間違ったAPUの装着は
APUやマザーボードに重大な損傷を
与えてしまいますので、くれぐれも
ご注意ください。
3. APUを指でソケットにぐっと押し
付けながら、固定レバーを倒して
APUを固定します。レバーで固定す
る際はAPUが押し戻される傾向が
あるので、レバーが固定されるまで
APUを抑える指を離さないでくださ
い。
4.
