Tc-16
MS-7793 主機板
內建接頭

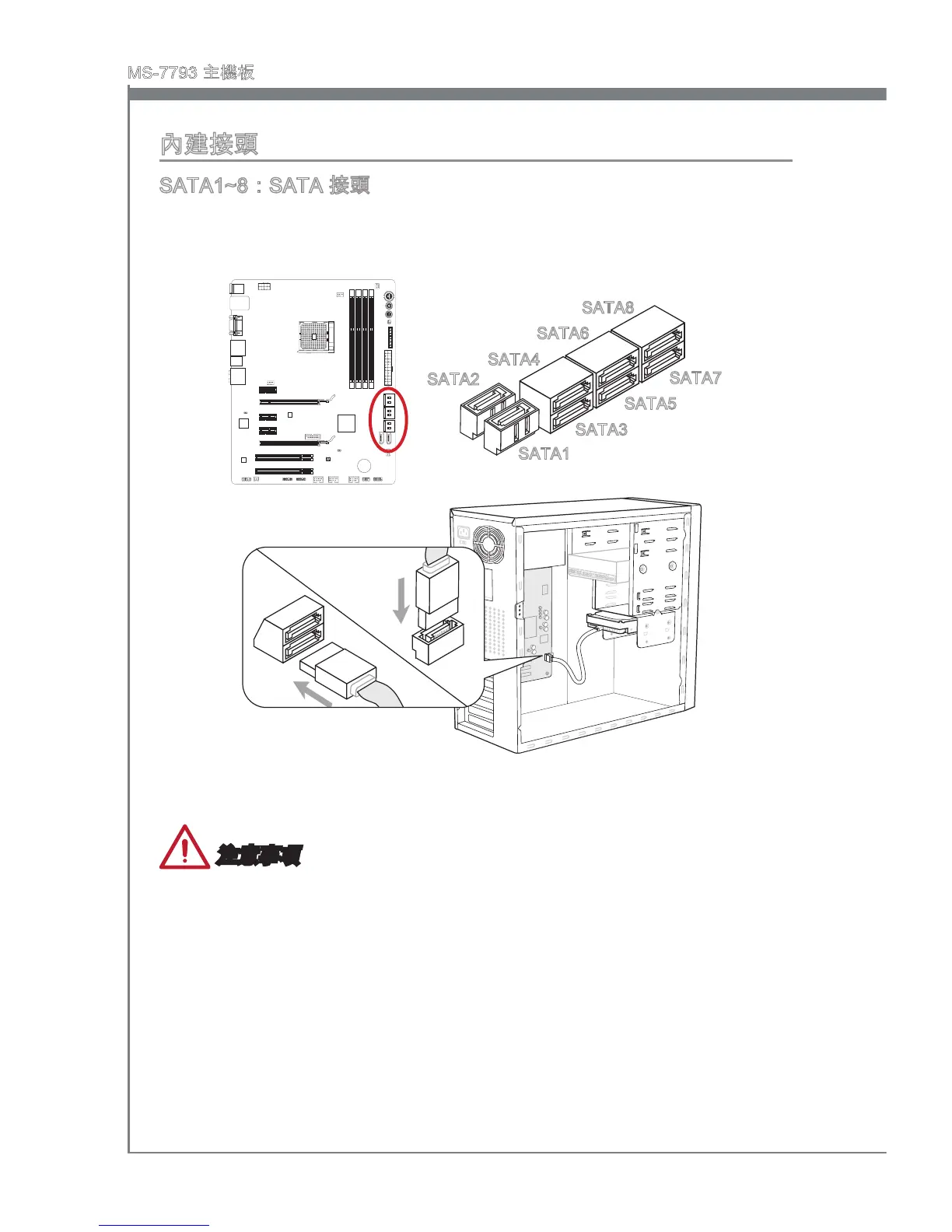

SATA1~8:SATA 接頭
本接頭為高速 SATA 介面,可各接一台 SATA 裝置。SATA 裝置包括硬碟 (HDD)、固
態硬碟 (SSD) 以及光碟機 (CD/ DVD/ Blu-Ray)。
* 本圖中的主機板配置僅供參考
SATA3
SATA1
SATA2
SATA4
SATA5
SATA6
SATA7
SATA8
注意事項
多數 SATA 裝置需要獨立電源。例如硬碟 (HDD)、固態硬碟 (SSD) 以及光碟機 (CD/
DVD/ Blu-Ray)。請參閱各裝置的使用手冊。
多數電腦機殼要求硬碟、固態硬碟及光碟機等 SATA 裝置以螺絲固定。請參閱機殼或
SATA 裝置使用手冊的安裝說明。
請勿摺疊 SATA 排線超過 90 度,以免傳輸資料時產生錯誤。
SATA 排線兩端接頭外觀相似。建議將平頭端接到主機板以節省空間。
•
•
•
•
