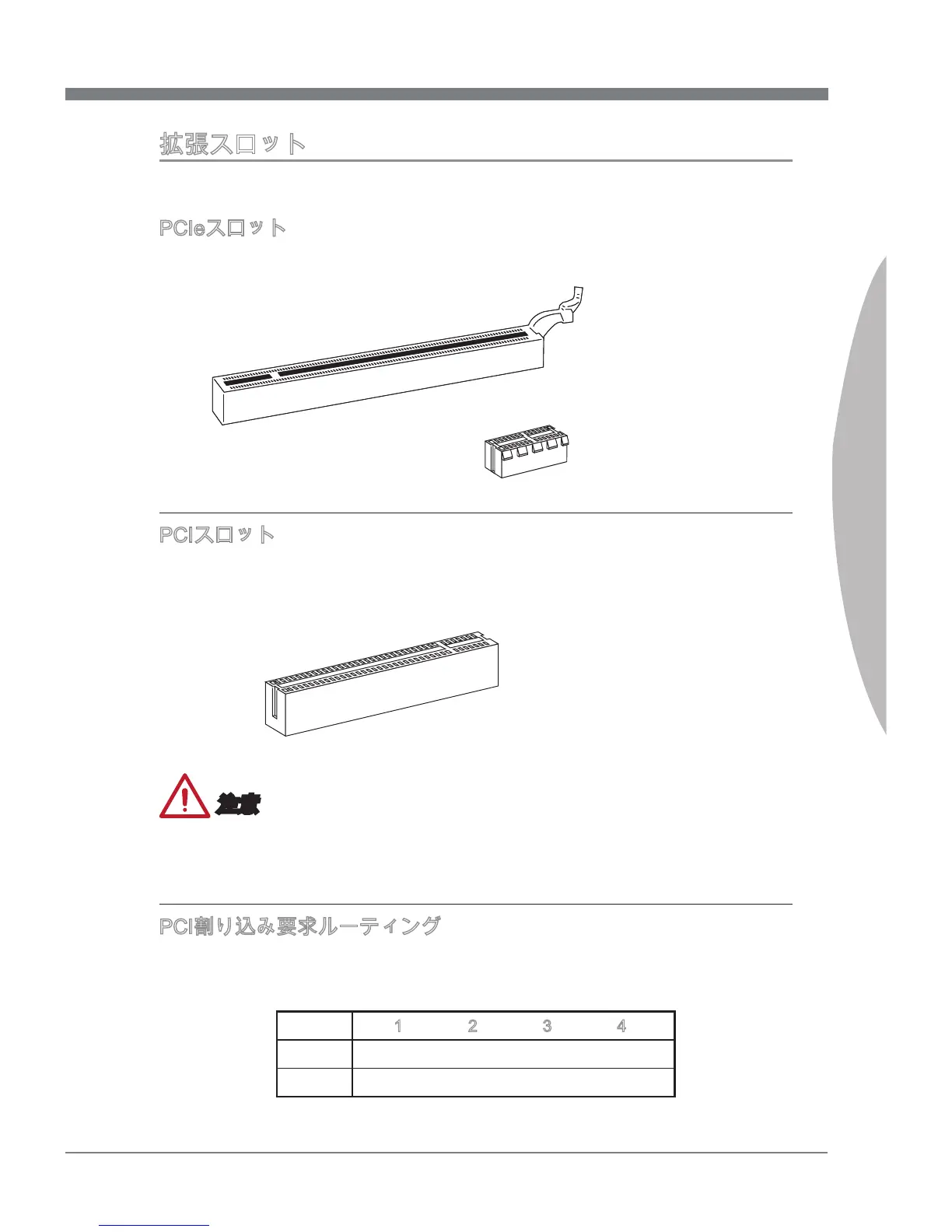

拡張スロット
本製品は離散的なグラフィックスあるいはオーディオカードなどの拡張カードのため
に、多くのポートを搭載しています。
PCIeスロット
PCIeスロットはPCIeインターフェース拡張カードをサポートします。
PCIe 2.0 x1スロット
PCIe 2.0 x16スロット
PCIスロット
PCIスロットは最も汎用性の高い拡張スロットで、対応する様々な拡張カードが発売
されています。拡張カードのセッティング方法については、拡張カードに同梱される
説明書を参照してください。
32-bt PCIスロット
注意
拡張カードの取り付け・取り外しの際はシステムの電源を落とし、必ず電源プラグを
抜いてください。拡張カードのマニュアルを参照し、ジャンパ、スイッチ、BIOSな
ど必要なハードウェア設定、ソフトウェア設定を全て実行してください。
PCI割り込み要求ルーティング
ハードウェアがCPUに対して割り込み要求信号を発し、PCはこれを受けてデバイス
の動作(イベントの発生)を処理します。標準的なPCIバスのIRQ設定は以下の通りで
す:
順序1 順序2 順序3 順序4
PCI1 INT E# INT F# INT G# INT H#
PCI2 INT F# INT G# INT H# INT E#
