MSI MS-7793 - 背板快速指南

Tc-6
MS-7793 主機板

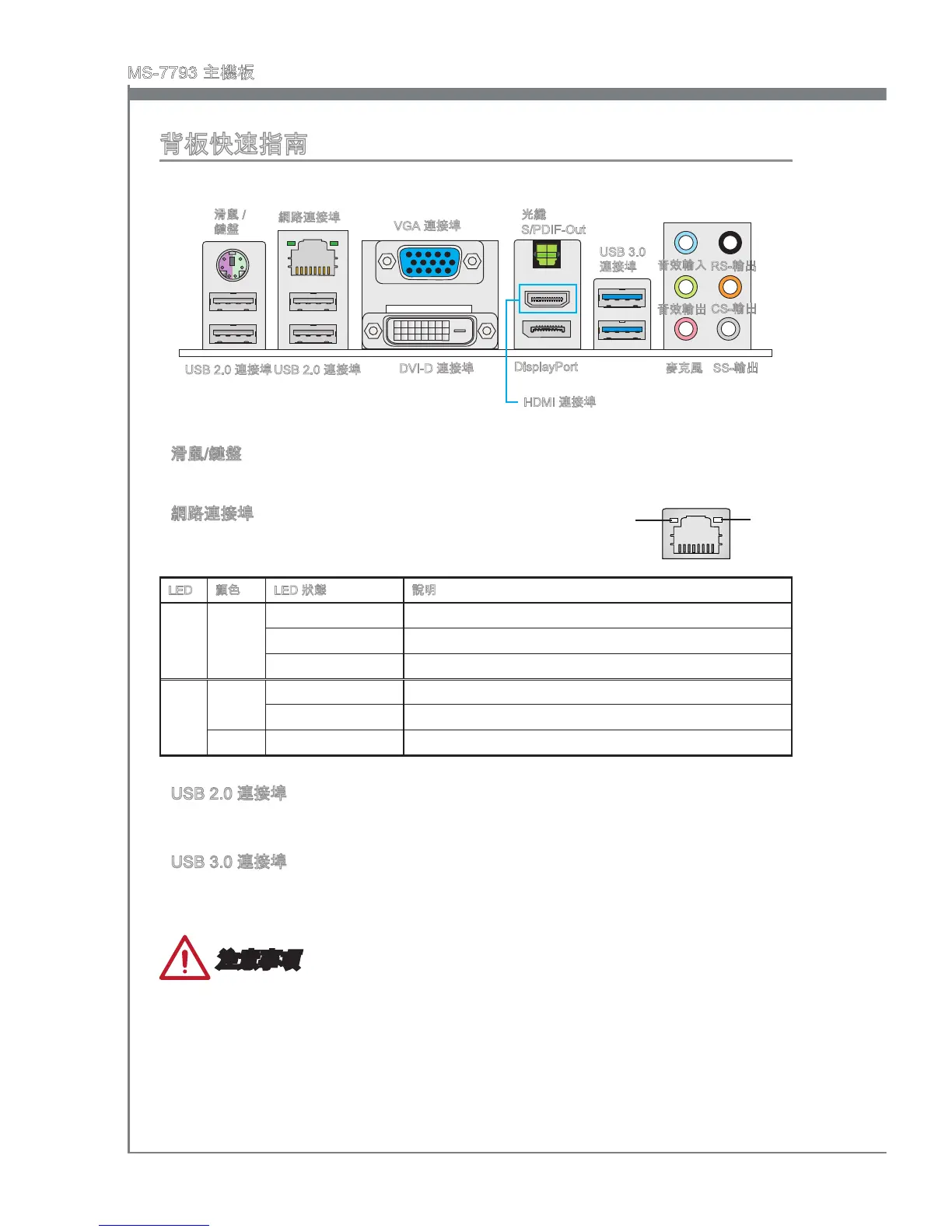

背板快速指南
滑鼠/鍵盤
標準 PS/2
®
滑鼠/鍵盤的 DIN 接頭，可接 PS/2
®
滑鼠/鍵盤。
網路連接埠
標準 RJ-45 插座，可連上區域網路。
LED 顏色 LED 狀態 說明
左 黃 O󰘯 網路連線未建立
On (穩定狀態) 網路連線已建立
On (閃爍中) 電腦正透過網路連接到另一台電腦
右 綠 O󰘯 資料傳輸速率為每秒 10 Mbt
On 資料傳輸速率為每秒 100 Mbt
橘 On 資料傳輸速率為每秒 1000 Mbt
USB 2.0 連接埠
USB (通用串列匯流排) 連接埠是用來連接鍵盤、滑鼠或其它與 USB 相容的裝置。
USB 3.0 連接埠
USB 3.0 連接埠向下相容 USB 2.0 裝置，最高支援每秒 5 Gbt 的傳輸速率
(SuperSpeed)。
注意事項
要使用 USB 3.0 裝置，務必接到電腦的 USB 3.0 連接埠。請使用符合 USB 3.0 規格的
USB 連接線。
▶
▶
▶
▶
黃 綠/ 橘
HDMI 連接埠
DsplayPort
DVI-D 連接埠
滑鼠 /
鍵盤
USB 2.0 連接埠
網路連接埠
音效輸入
音效輸出
麥克風
RS-輸出
CS-輸出
SS-輸出
光纖
S/PDIF-Out
VGA 連接埠
USB 3.0
連接埠
USB 2.0 連接埠
