MSI MS-7793 - 후면 패널

Kr-6
MS-7793 메인보드

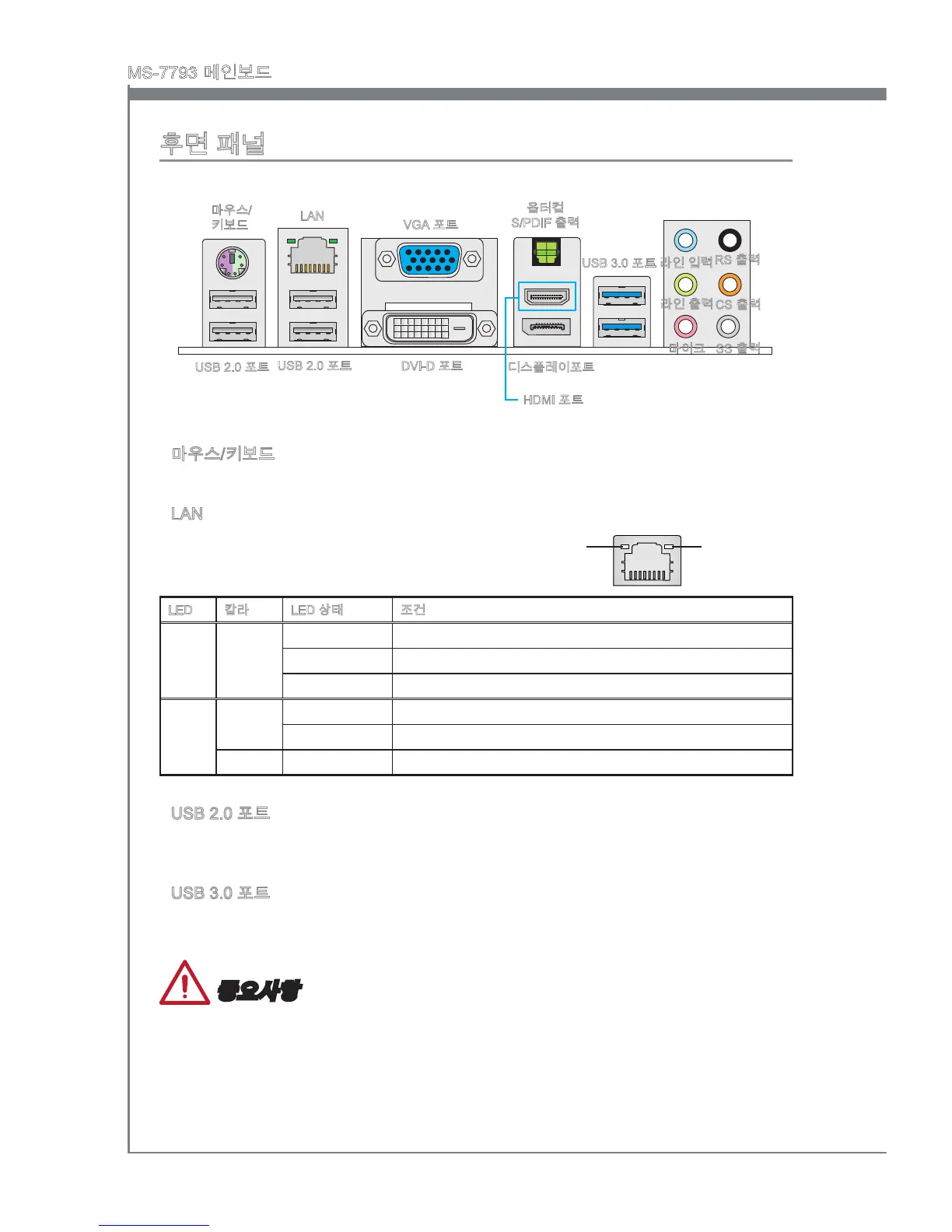

후면 패널
마우스/키보드
PS/2
®
마우스/키보드 조합 DIN 커넥터는 PS/2
®
마우스/키보드용입니다.
LAN
표준 RJ-45 LAN 잭은 LAN(Local Area Network) 연
결용입니다.
LED 칼라 LED 상태 조건
왼쪽 노란색 꺼짐 LAN이 올바르게 연결되지 않았습니다.
켜짐(지속 상태 ) LAN이 올바르게 연결되었습니다.
켜짐(깜빡임) 컴퓨터가 LAN으로 정상적인 통신중입니다.
오른쪽 녹색 꺼짐 10 Mbts/sec 속도로 연결되었습니다.
켜짐 100 Mbts/sec 속도로 연결되었습니다.
오렌지색 켜짐 1000 Mbts/sec 속도로 연결되었습니다.
USB 2.0 포트
USB 2.0 포트는 키보드,마우스 및 기타 USB 2.0 호환 가능한 장치와 같은 USB 2.0 장치
를 연결하는데 사용됩니다.
USB 3.0 포트
USB 3.0 포트는 USB 2.0 장치와 호환할 수 있습니다. 데이터 전송 속도 최대 5 Gbt/s 지
원.(superspeed)
중요사항
USB 3.0 장치는 USB 3.0포트에 연결해야 합니다.USB 케이블이 USB 3.0 규격을 준수
하는지 확인하시기 바랍니다.
▶
▶
▶
▶
노란색 녹색/ 오렌지색
USB 3.0 포트
LAN
마우스/
키보드
USB 2.0 포트
VGA 포트
HDMI 포트
옵터컬
S/PDIF 출력
디스플레이포트
DVI-D 포트
USB 2.0 포트
라인 입력
라인 출력
마이크
RS 출력
CS 출력
SS 출력
