Tc-24
MS-7793 主機板

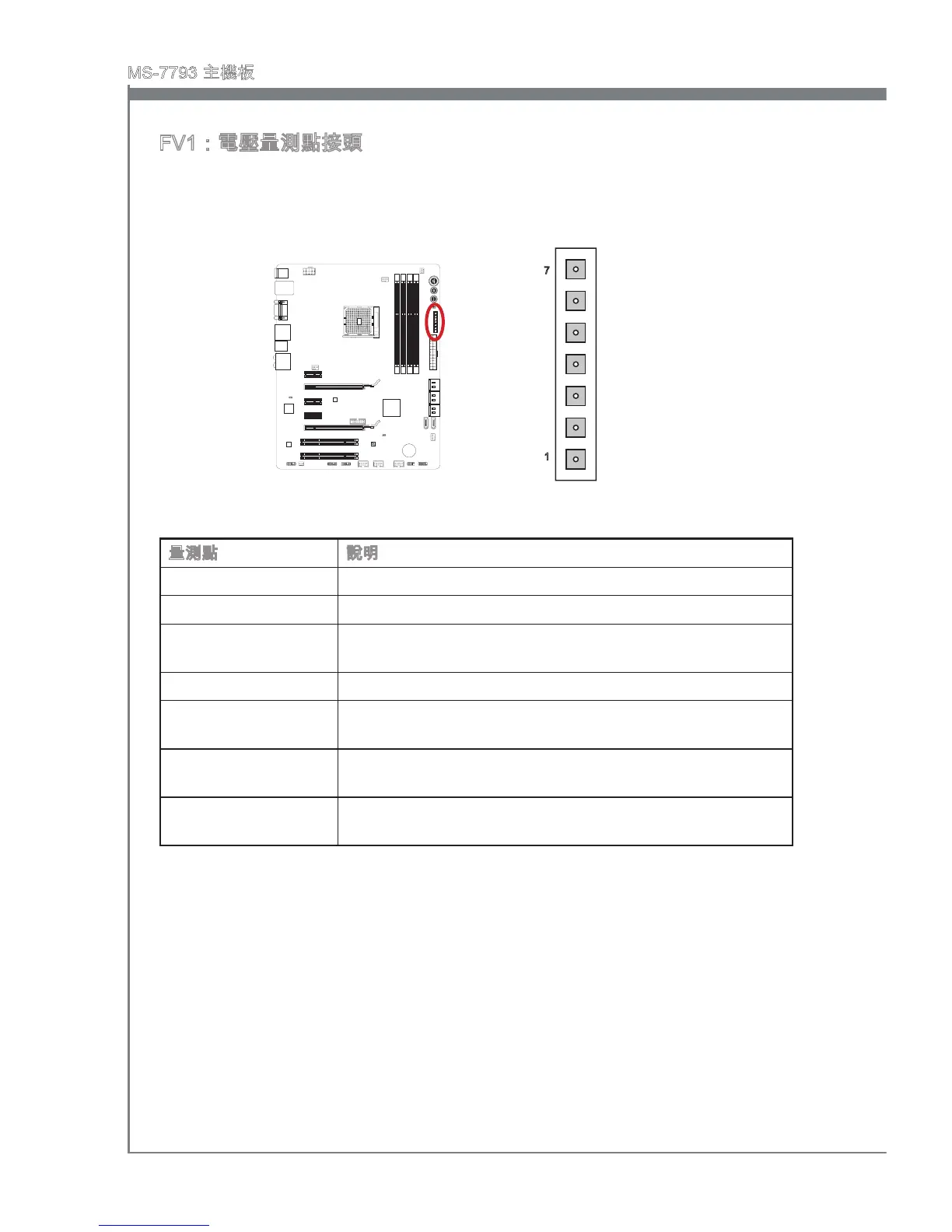

FV1：電壓量測點接頭
本電壓量測點組是用以測量目前系統電壓。請以萬用電表(不含在包裝內)量測。量測
時 ，請使用隨附的電壓量測線。將正極端放在要測量的電壓點，負極放在 GND (接地)
點。
CPU_PLL
GND
1
7
DRAM
CPU_1.2V
CPU_NB
CPU_CORE
CPU_GND
量測點 說明
GND (pn 7)
接地
CPU_GND (pn 6)
量測 CPU 核心電壓 及 CPU-NB 電壓的接地
DRAM (pn 5)
DRAM 電壓。本電壓供電給主機板上的 DDR 記憶體模組使
用。較低的記憶體時序可能需要較高電壓，以維持系統穩定
CPU_PLL (pn 4)
CPU_PLL 電壓。本電壓供電給 CPU 內部鎖相迴路使用
CPU_1.2V (pn 3) CPU 1.2V 電壓。本電壓供電給 DDR PHY logc 和 PCIE 匯
流排的電壓使用。
CPU_NB (pn 2)
CPU-NB 電壓。本電壓供電給 CPU 北橋使用。較高超頻值
可能需要較高 CPU NB 電壓，以維持系統穩定。
CPU_CORE (pn 1)
CPU 核心電壓。本電壓供電給 CPU 核心使用。較高超頻值
可能需要較高 CPU 核心電壓，以維持系統穩定。
