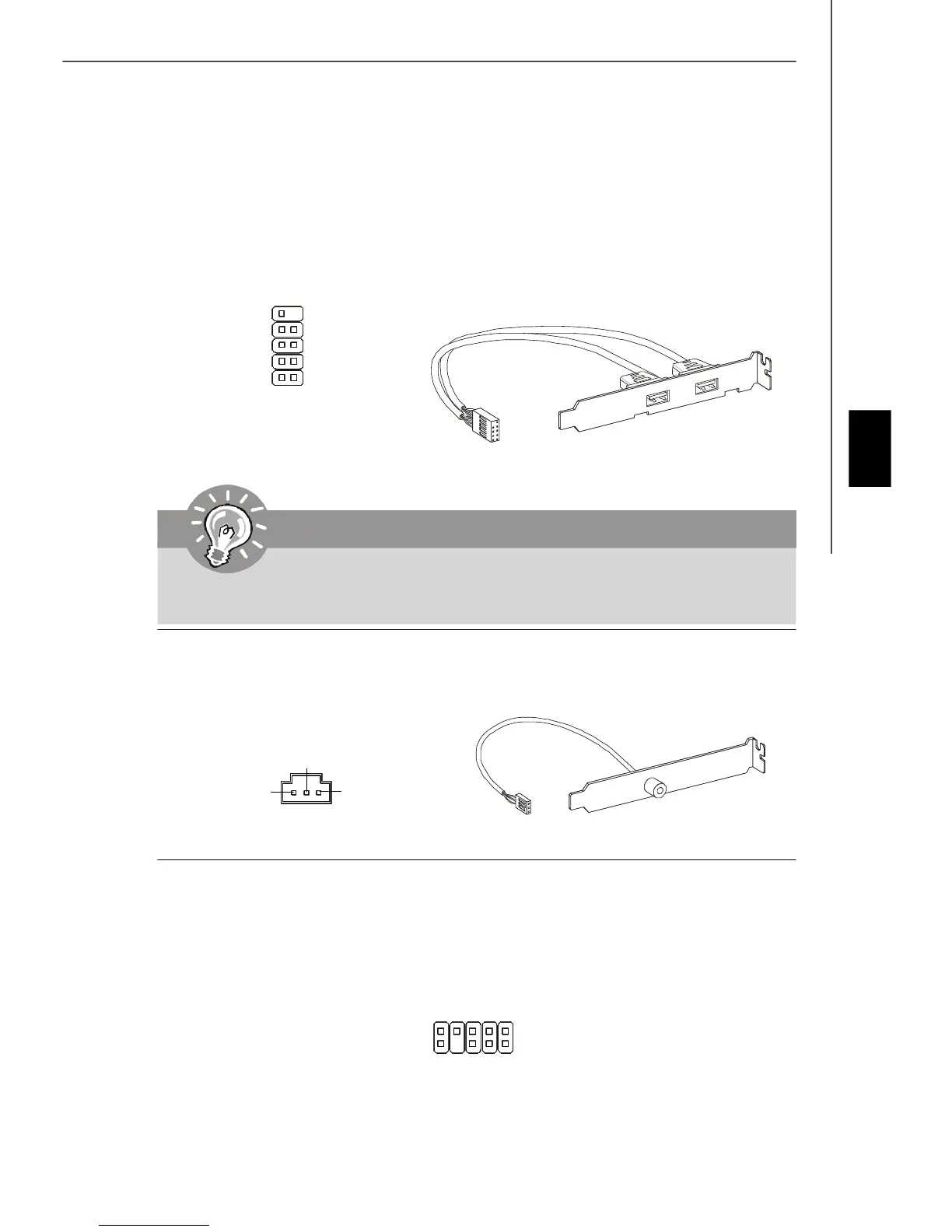

Connecteur USB avant (Jaune): JUSB1~4
Ce connecteur, conforme aux spécifications Intel I/O Connectivity Design Guide, est
idéal pour brancher tous périphériques USB haut débit tels les disques durs
externes, les appareils photo numériques, les lecteurs MP3, les
imprimantes, les modems et les appareils similaires.
Important
Notez que les broches de VCC (Connexion de voie virtuelle) et GND (terre)
doivent être branchées correctement afin d’éviter tout dommage possible.
Connecteur audio du panneau avant : JAUD1
Ce connecteur vous permet de relier les appareils audio au panneau avant, il est
conforme au guide de conception de la connectivité Entrée/sortie du panneau avant
Intel
®
.
Support USB 2.0
(Optionnel)
Connecteur S/PDIF-out : JSP1
Ce connecteur est utilisé pour relier à l’interface S/PDIF (Sony & Philips Digital Inter-
connect Format) de la transmission audio numérique.
support SPDIF (Optionnel)
USBOC
10
1 2
VCC
USB0-
USB0+
GND
Key (no pin)
VCC
USB1-
USB1+
GND
9
VCC
SPDIF_out
GND
1
2
9
10
MIC _L
MIC _R
LINE out_R
Front_JD
LINE out_L
Ground
Presence#
MIC_JD
NC(No pin)
LINE out_JD
