Fr-13
Français

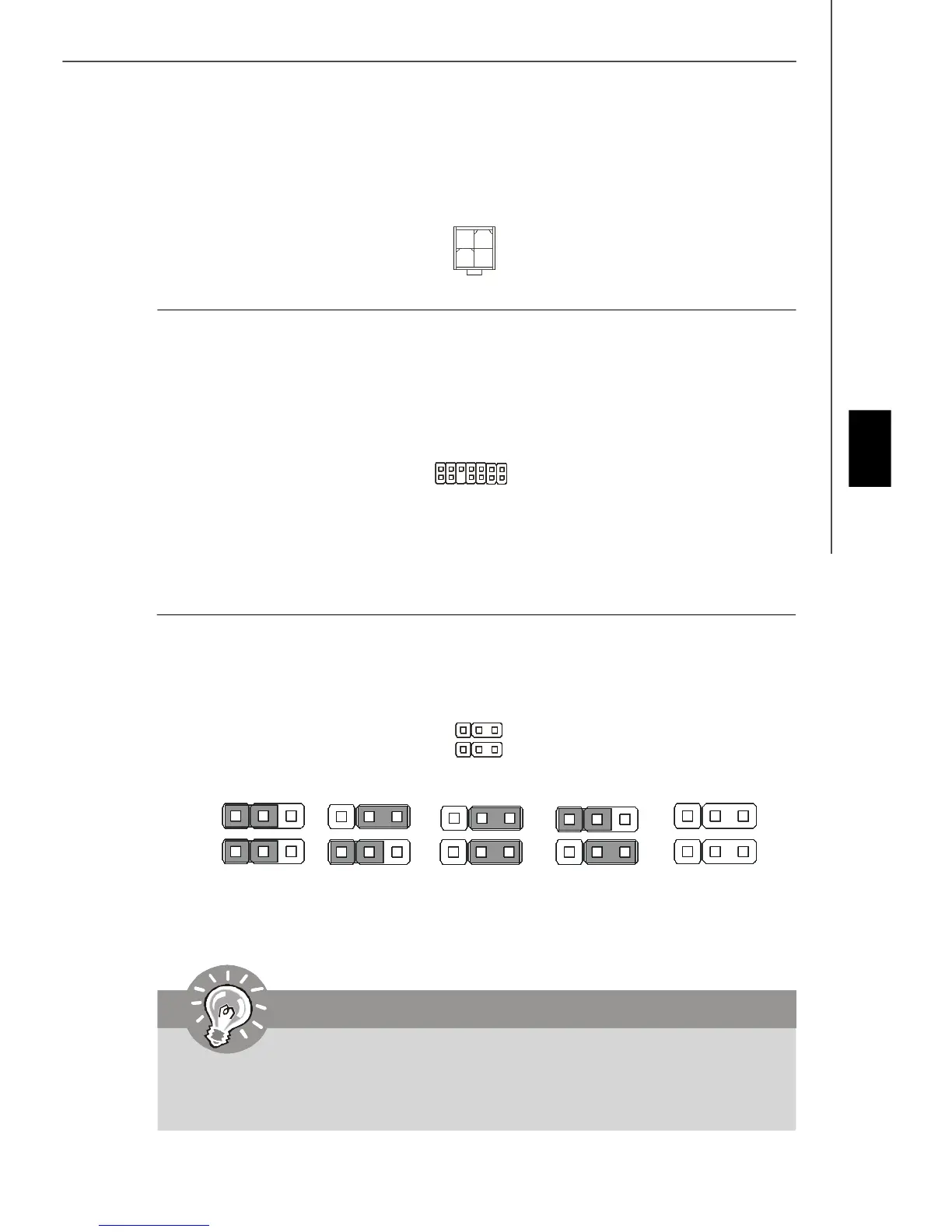

Connecteur d’alimentation ATX 12V (2x2-Pin) : JPWR2
Le connecteur d’alimentation 12V est utilisé pour alimenter le CPU.
1
34
2
GND
12V
GND
12V
Connecteur TPM Module : JTPM1 (optionnel)
Ce connecteur est rélié à TPM (Trusted Platform Module) Module (optionnel). Veuillez
vous référer au manuel de TPM plat-forme de sécurité pour plus de détails et d’utilisations.
2
1
14
13
3Vdual / 3V_STB LCLK
LRST#
LAD0
LAD1
LAD2
LAD3
LFRAME#
VCC3
SIRQ
VCC5
Key(no pin)
GND
GND
Cavaliers de FSB pour l’overclocking du matériaux : JB1, JB2 (optionnel)
Vous pouvez overclocker le FSB afin d’augmenter la fréquence du processeur par le
changement des cavaliers JB1 et JB2. Suivez les instructions suivantes pour configurer
le FSB.
Défaut
1. Assurez-vous d’éteindre le système avant de changer les cavaliers.
2. L'overclocking peut causer une instabilité ou des plantage au démarrage.
Dans ce cas, replacez les jumpers à leur position par défaut.
1 3 1
3
1 3
JB1
JB2
1 3
1
JB2
JB1
1
1
3
200->266 MHz
200->333 MHz 200->400 MHz
266->400 MHz
333->400 MHz
266->333 MHz
