MSI Z170-A PRO

15
Компоненты материнской платы

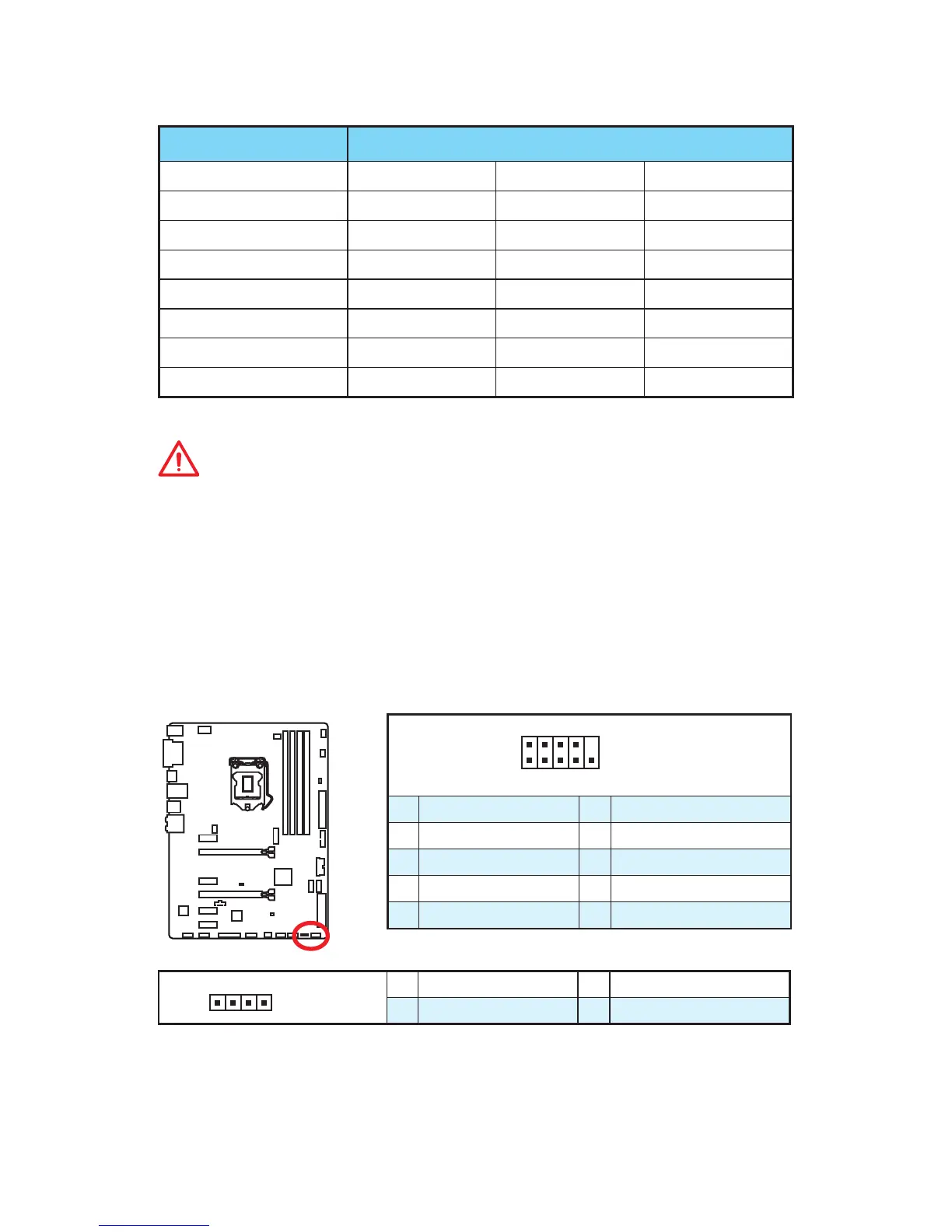

Таблица комбинации M.2/ SATA и SATAe
Слот Доступные разъемы SATA/ SATA Express
M2_1 Пусто M.2 SATA M.2 PCIe
SATA_EX1 & EX2 ✓ ✓ ✓
SATA1 ✓ ─ ✓
SATA2 ✓ ─ ✓
SATA3 ✓ ✓ ─
SATA4 ✓ ✓ ─
SATA5 ✓ ✓ ✓
SATA6 ✓ ✓ ✓
(✓: Доступно, ─: Недоступно)
Внимание!
● Порты SATA1~2 будут недоступны при установке модуля M.2 SATA в разъем
M.2.
● Порты SATA3~4 будут недоступны при установке модуля M.2 PCIe в разъем
M.2.
JFP1, JFP2: Разъемы передней панели
Эти разъемы служат для подключения кнопок и светодиодных индикаторов,
расположенных на передней панели.
1
2 10
9
JFP1
1 HDD LED + 2 Power LED +
3 HDD LED - 4 Power LED -
5 Reset Switch 6 Power Switch
7 Reset Switch 8 Power Switch
9 Reserved 10 No Pin
1
JFP2
1 Speaker - 2 Buzzer +
3 Buzzer - 4 Speaker +
