MSI Z170-A PRO

15
Vue d’ensemble des composants

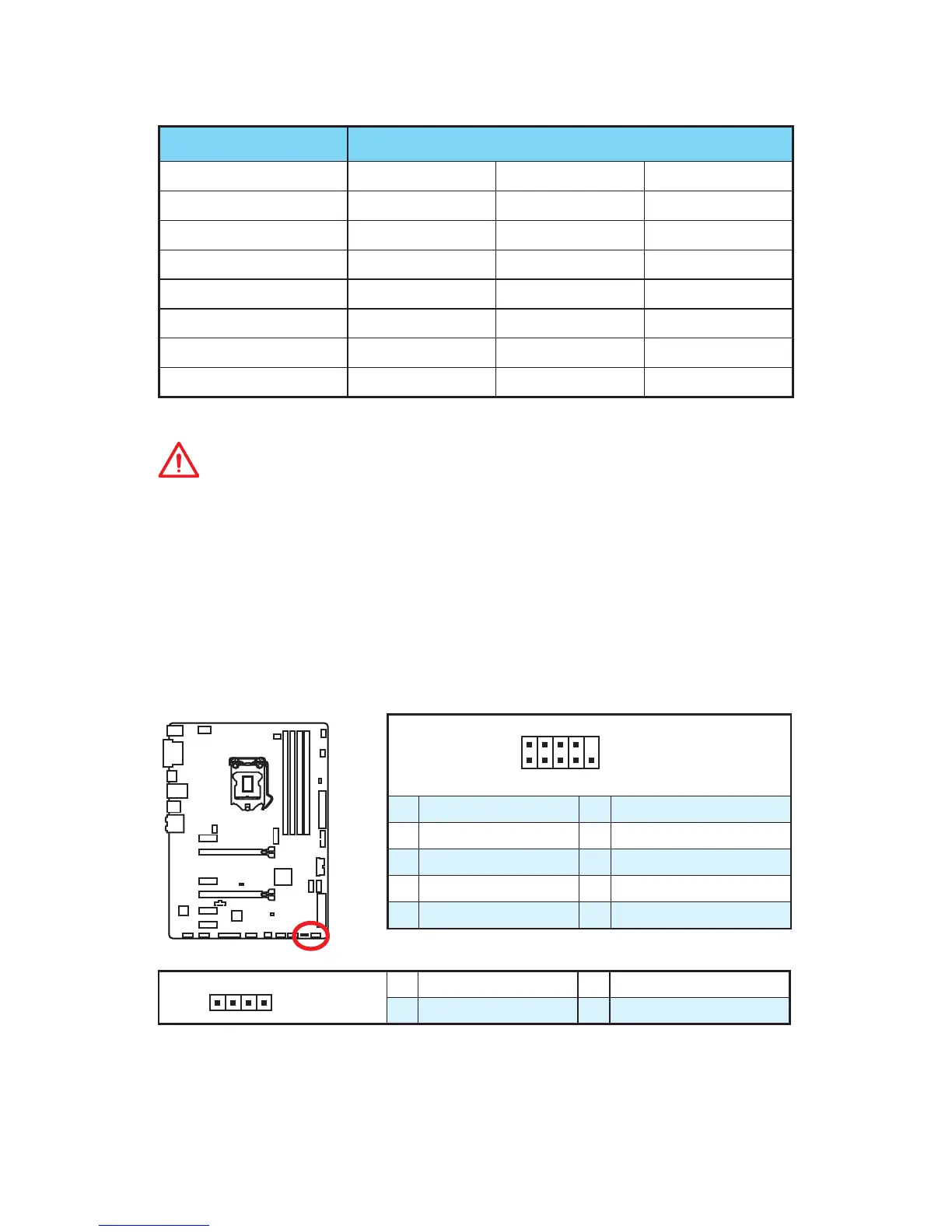

Tableau de combinaison M.2/ SATA & SATAe
Slots Connecteurs SATA/ SATAe disponibles
M2_1 Vide M.2 SATA M.2 PCIe
SATA_EX1 & EX2 ✓ ✓ ✓
SATA1 ✓ ─ ✓
SATA2 ✓ ─ ✓
SATA3 ✓ ✓ ─
SATA4 ✓ ✓ ─
SATA5 ✓ ✓ ✓
SATA6 ✓ ✓ ✓
(✓: disponible, ─: indisponible)
Important
● Les ports SATA1~2 sont indisponibles pendant l’installation du module d’interface
M.2 SATA dans le slot M.2.
● Les ports SATA3~4 sont indisponibles pendant l’installation du module d’interface
M.2 PCIe dans le slot M.2.
JFP1, JFP2: Connecteurs panneau avant
Ces connecteurs se lient aux interrupteurs et indicateurs LED du panneau avant.
1
2 10
9
JFP1
1 HDD LED + 2 Power LED +
3 HDD LED - 4 Power LED -
5 Reset Switch 6 Power Switch
7 Reset Switch 8 Power Switch
9 Reserved 10 No Pin
1
JFP2
1 Speaker - 2 Buzzer +
3 Buzzer - 4 Speaker +
