MSI Z170-A PRO

15

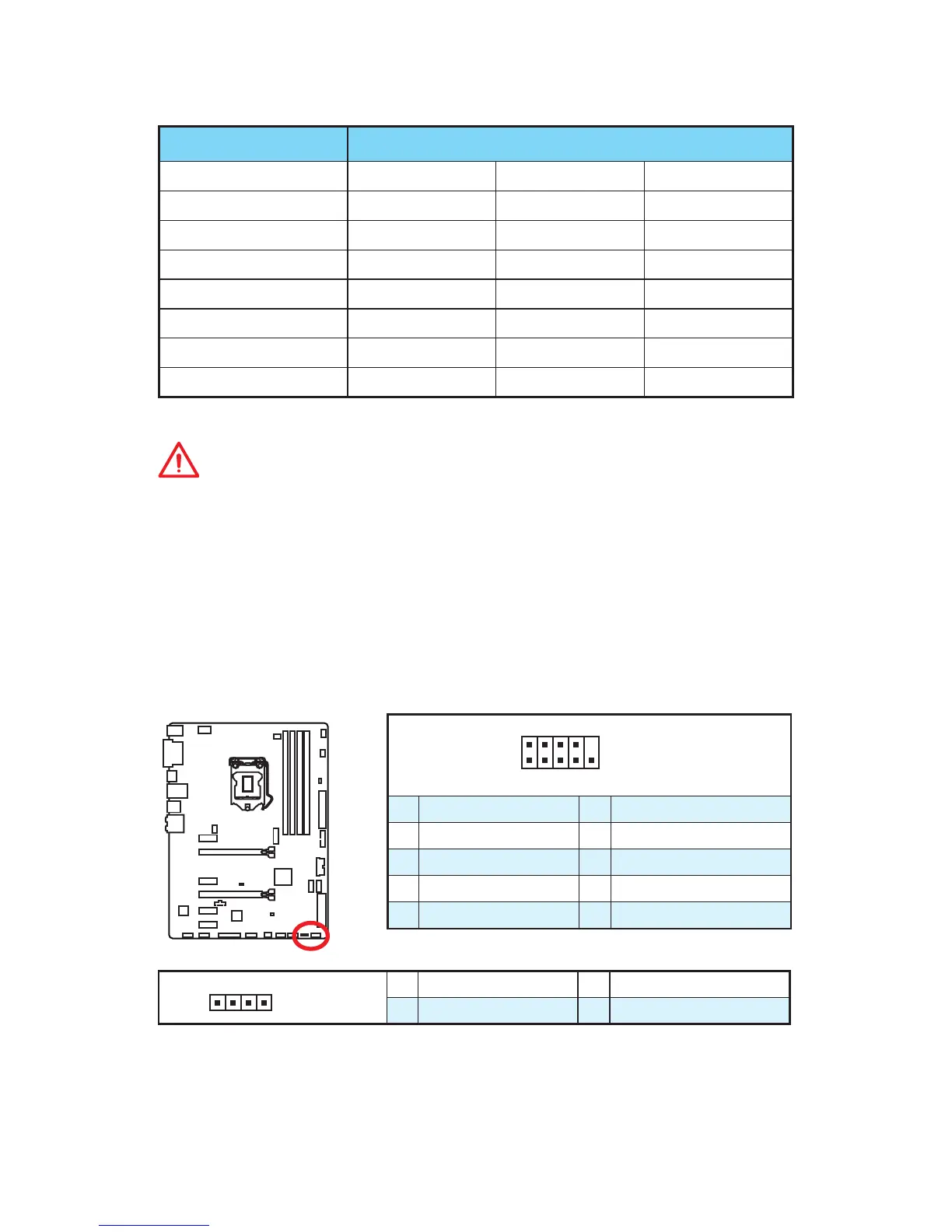

Übersicht der Komponenten
M.2/ SATA & SATAe Kombinationstabelle
Steckplatz Verfügbare SATA/ SATA Express Anschlüsse
M2_1 Leer M.2 SATA M.2 PCIe
SATA_EX1 & EX2 ✓ ✓ ✓
SATA1 ✓ ─ ✓
SATA2 ✓ ─ ✓
SATA3 ✓ ✓ ─
SATA4 ✓ ✓ ─
SATA5 ✓ ✓ ✓
SATA6 ✓ ✓ ✓
(✓: Verfügbar, ─: Nicht verfügbar)
Wichtig
● Die SATA1~2 Anschlüsse werden nicht zur Verfügung stehen, wenn Sie ein M.2
SATA Schnittstellenmodul im M.2 Steckplatz installieren.
● Die SATA3~4 Anschlüsse werden nicht zur Verfügung stehen, wenn Sie ein M.2
PCIe Schnittstellenmodul im M.2 Steckplatz installieren.
JFP1, JFP2: Frontpanel-Anschlüsse
Diese Anschlüsse verbinden mit den Schaltern und LEDs auf des Frontpanels.
1
2 10
9
JFP1
1 HDD LED + 2 Power LED +
3 HDD LED - 4 Power LED -
5 Reset Switch 6 Power Switch
7 Reset Switch 8 Power Switch
9 Reserved 10 No Pin
1
JFP2
1 Speaker - 2 Buzzer +
3 Buzzer - 4 Speaker +
