MSI Z170-A PRO

13

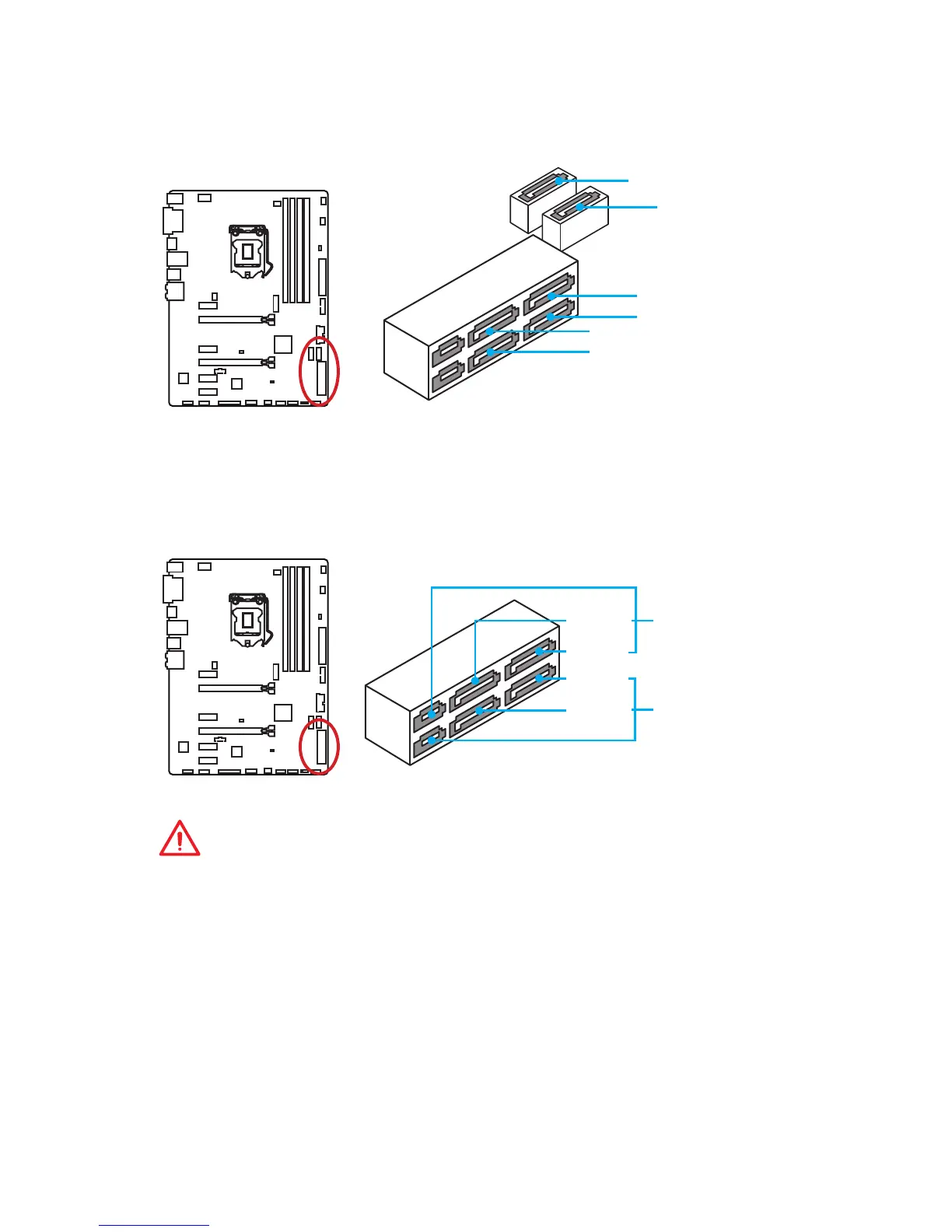

Vue d’ensemble des composants
SATA1~6: Connecteurs SATA 6 Gb/s
Ces connecteurs utilisent une interface SATA 6 Gb/s. Chaque connecteur peut être
relié à un appareil SATA.
SATA5
SATA1
SATA2
SATA6
SATA3
SATA4
SE1_21-SE2_65: Connecteurs SATA Express
Ces connecteurs utilisent une interface SATAe (SATA Express). Chaque connecteur
SATAe peut être utilisé avec un périphérique SATAe unique ou deux périphériques
SATA mode Legacy.
SATA1
SATA5
SATA2
SATA6
SE1_21
(SATA_EX1)
SE2_65
(SATA_EX2)
Important
● Veuillez ne pas plier les câbles SATA ou SATAe à 90° car cela pourrait entraîner
une perte de données pendant la transmission.
● Les câbles SATA disposent de prises identiques sur chaque côté. Néanmoins, il est
recommandé de connecter la prise plate sur la carte mère pour un gain d’espace.
