MSI Z270 GAMING M5 - U2_1: Port U.2

15
Vue d’ensemble des composants
U2_1: Port U.2
Ce port utilise une interface U.2. Chaque port peut être relié à un périphérique SSD
U.2 NVMe.
Vidéo de démonstration
Référez-vous à la vidéo d’installation du
SSD U.2.
http://youtu.be/KgFvKDxymvw

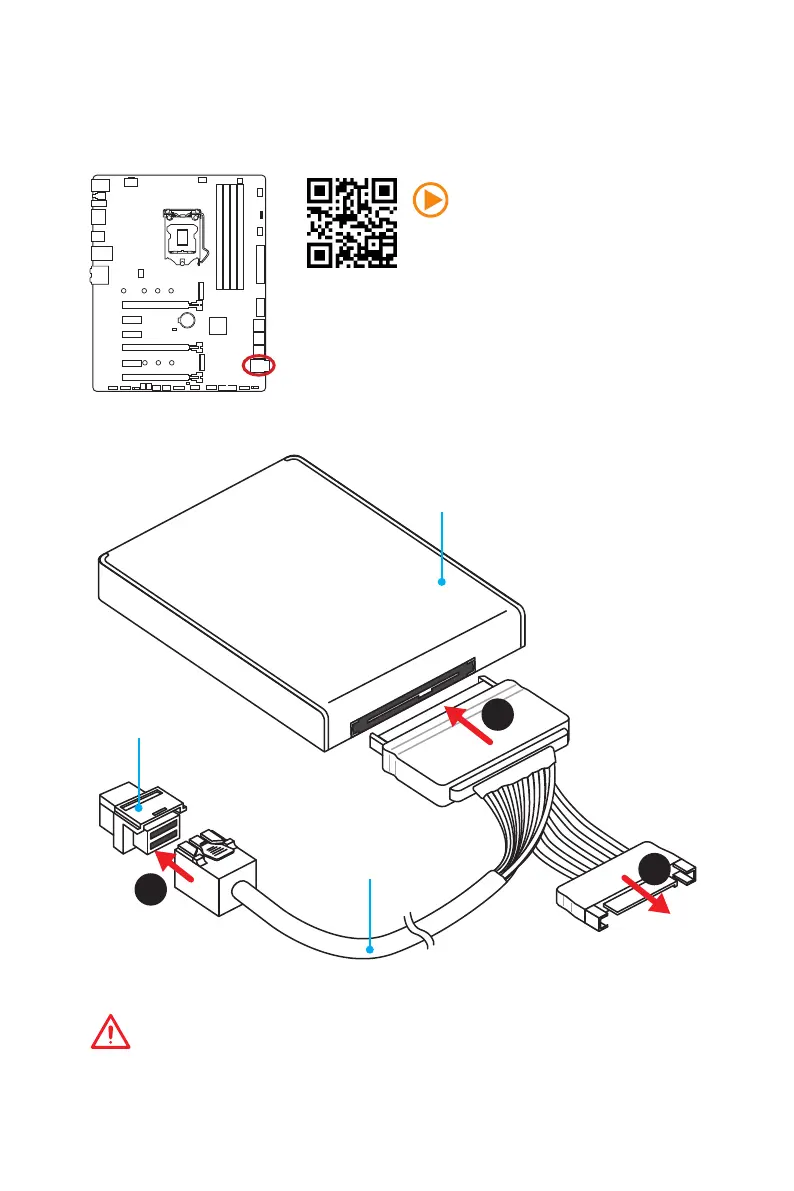

Installation du SSD U.2
1. Branchez le câble U.2 au port U.2 sur la carte mère.
2. Branchez le câble U.2 au SSD U.2.
3. Branchez le câble U.2 au câble de l’adaptateur
d’alimentation.
1
2
3
SSD U.2
Port U.2
Câble U.2
Branchez au câble
de l’adaptateur
d’alimentation
Important
Le port U.2 est indisponible lorsque le slot PCI_E6 est installé.
