MSI Z270 GAMING M5 - JFP1, JFP2: Connecteurs de Panneau Avant; JCOM1: Connecteur de Port Série

19
Vue d’ensemble des composants
1
2 10
9
1 DCD 2 SIN
3 SOUT 4 DTR
5 Ground 6 DSR
7 RTS 8 CTS
9 RI 10 No Pin

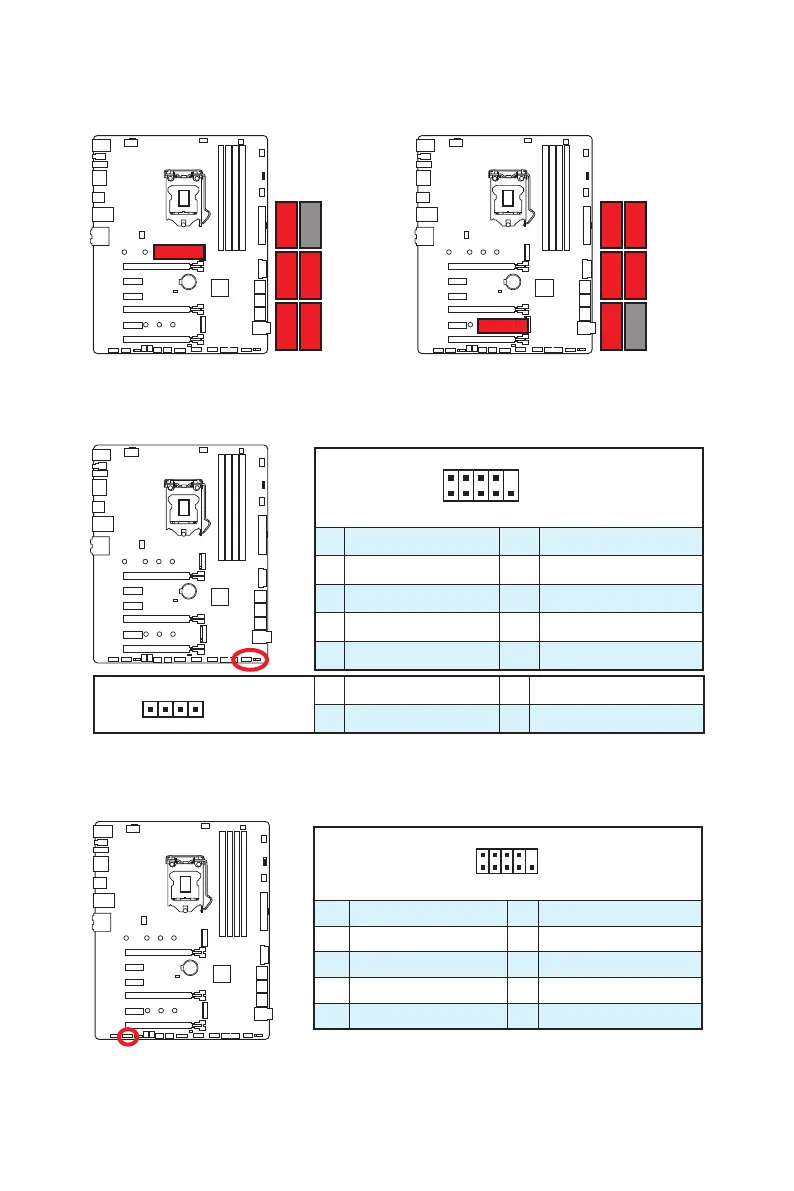

JCOM1: Connecteur de port série
Ce connecteur vous permet de relier un port série en option.
JFP1, JFP2: Connecteurs de panneau avant
Ces connecteurs se lient aux interrupteurs et indicateurs LED du panneau avant.
1
2 10
9
JFP1
1 HDD LED + 2 Power LED +
3 HDD LED - 4 Power LED -
5 Reset Switch 6 Power Switch
7 Reset Switch 8 Power Switch
9 Reserved 10 No Pin
1
JFP2
1 Speaker - 2 Buzzer +
3 Buzzer - 4 Speaker +
1 x SSD M.2 SATA + 5 x disques durs
SATA
SATA
SATA4 SATA2
SATA3
SATA6 SATA5
1 x SSD M.2 SATA + 5 x disques durs
SATA
SATA
SATA4 SATA2
SATA1SATA3
SATA6
